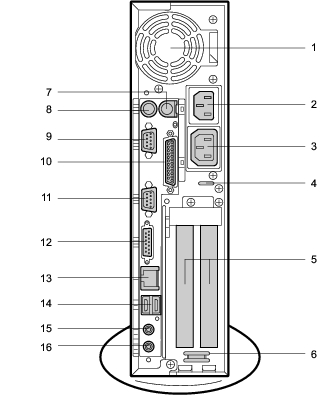

パソコン本体背面

通風孔

パソコン本体内部の熱を外部に逃がすための開孔部です。
インレット

パソコン本体の電源ケーブルを接続します。
アウトレット

ディスプレイの電源ケーブルを接続します。
盗難防止用ロック

パソコン内部の装置を盗難から守るため、鍵を取り付けます。
※接続に関しては、「ハードウェア」－「筐体のセキュリティ」をご覧ください。
拡張カードスロット

本パソコンの機能を拡張する各種拡張カードを取り付けます。
PCIカードを取り付けることができます。
USB固定用スリット

USBコネクタに接続するケーブルを固定します。
添付のナイロンバンドをUSB固定用スリットに通し、ケーブルを止めます。
マウスコネクタ

マウスを接続します。
キーボードコネクタ

キーボードを接続します。
シリアルコネクタ

RS-232C規格に対応した機器のケーブルを接続します。
パラレルコネクタ

プリンタやスキャナなどのケーブルを接続します。
CRTコネクタ

アナログRGB規格のディスプレイケーブルを接続します。
DVIコネクタ

DVI規格のディスプレイケーブルを接続します。
LANコネクタ

LANケーブルを接続します。
カスタムメイドオプションでセキュリティLANカードを選択している場合、パソコン本体背面のLANコネクタはふさがれています。ふさがれたLANコネクタは、お使いにならないでください。
USBコネクタ

USB規格の機器を接続します。
カスタムメイドオプションでスマートカードリーダ／ライタを選択している場合、パソコン本体背面のUSBコネクタは1つのみお使いになれます。ふさがれたUSBコネクタは、お使いにならないでください。故障の原因となることがあります。
ラインイン端子

サウンド入力用端子。オーディオ機器の出力端子を接続します。
ラインアウト端子

サウンド出力用端子。オーディオ機器の入力端子を接続します。
スピーカーを直接接続する場合は、アンプ機能内蔵のものをお使いください。
