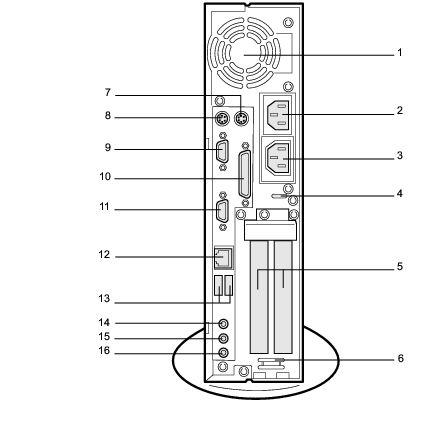

パソコン本体背面
通風孔
パソコン本体内部の熱を外部に逃がすための開孔部です。
インレット
パソコン本体の電源ケーブルを接続します。
アウトレット
ディスプレイの電源ケーブルを接続します。
盗難防止用ロック
パソコン内部の装置を盗難から守るため、鍵を取り付けます。
※接続に関しては、
「ハードウェア」−「筐体のセキュリティ」
をご覧ください。
拡張スロット
本パソコンの機能を拡張する各種オプションカードを取り付けます。
PCIカードを取り付けることができます。
USB固定用スリット
USBコネクタに接続するケーブルを、固定します。
添付のナイロンバンドをUSB固定用スリットに通し、ケーブルを止めます。
マウスコネクタ
マウスを接続します。
キーボードコネクタ
キーボードを接続します。
シリアルコネクタ
RS-232C規格に対応した機器のケーブルを接続します。
パラレルコネクタ
プリンタやスキャナなどのケーブルを接続します。
CRTコネクタ
アナログRGB規格のディスプレイケーブルを接続します。
LANコネクタ
LANケーブルを接続します。
USBコネクタ
USB規格の周辺機器を接続します。
ラインアウト端子
サウンド出力用端子。オーディオ機器の入力端子を接続します。
スピーカを直接接続する場合は、アンプ機能内蔵のものをお使いください。
ラインイン端子
サウンド入力用端子。オーディオ機器の出力端子を接続します。
マイク端子
市販のコンデンサマイクを接続します。
