1 各部の名称と働き

---

パソコン本体前面

---

1. ラッチ

   液晶ディスプレイが不用意に開かないようにロックします。

   液晶ディスプレイを開くときは、右にスライドしてロックを外します。

2. 液晶ディスプレイ

   本パソコンの画面を表示します。

• 液晶ディスプレイの特性について

  以下は液晶ディスプレイの特性なので故障ではありません。あらかじめご了承ください。

  • 本パソコンのTFTカラー液晶ディスプレイは高度な技術を駆使し、一画面上に235万個以上（解像度1024×768の場合）の画素（ドット）より作られております。このため、画面上の一部に点灯しないドットや、常時点灯するドットが存在する場合があります。
  • 本パソコンで使用している液晶ディスプレイは、製造工程により、各製品で色合いが異なる場合があります。また、温度変化などで多少の色むらが発生する場合があります。

3. カバークローズスイッチ

   液晶ディスプレイを開閉したときに、パソコン本体をスタンバイ（中断）／レジューム（回復）させたり、液晶ディスプレイのバックライトを消灯させたりするためのスイッチです。
   「機能」−「省電力」

4. 状態表示LCD

   本パソコンの状態が表示されます。
   「各部名称」−「状態表示LCDについて」

5. セキュリティボタン

   添付の「セキュリティボタン」で設定したパスワードの入力や、添付の「ワンタッチボタン設定」で割り当てたアプリケーションの起動やEメールの受信などを行うボタンです。添付の「セキュリティボタン」または「ワンタッチボタン設定」をインストールすると、使用することができます（→「ソフトウェア」−「ソフトウェア一覧」）。
   「セキュリティ」−「セキュリティボタンについて」

6. 電源ボタン

   パソコン本体の電源を入れたり、スタンバイ（中断）／レジューム（回復）させるためのボタンです。

• 本パソコンに電源が入っている場合、電源ボタンを4秒以上押し続けると、本パソコンの電源が強制的に切れます。

7. キーボード

   文字を入力したり、パソコン本体に命令を与えます。
   「ハードウェア」−「キーボードについて」

8. フラットポイント

   マウスポインタを操作します。
   添付の「Alps Pointing-device Driver」をインストールすると、中央のスクロールボタンを使用することができます（→「ソフトウェア」−「ソフトウェア一覧」）。中央のスクロールボタンを押すと、画面が上下にスクロールします。
   「ハードウェア」−「ポインティングデバイスについて」

• フラットポイントの下面部分にはハードディスクが取り付けられています。そのため、フラットポイントの部分に強い力が加わると、パソコン本体が故障する原因となることがあります。

• お使いになるアプリケーションによっては、スクロールボタンによる画面のスクロールができない場合があります。

9. スピーカー

   本パソコンの音声が出力されます。

ヘッドホン端子、マイク端子に接続するときは、【Fn】＋【F8】キーを押してパソコン本体の音量を最小にしてから接続してください。 機器が破損したり、刺激音により聴力に悪い影響を与える原因となることがあります。

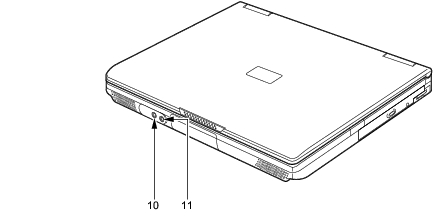

10. ヘッドホン端子

    市販のヘッドホンを接続するための端子です（外径3.5mmのミニプラグに対応）。ただし、形状によっては取り付けられないものがあります。ご購入前に確認してください。

	ヘッドホンなどをお使いになるときは、音量を上げすぎないようにご注意ください。耳を刺激するような大きな音量で長時間続けて聞くと、聴力に悪い影響を与える原因となることがあります。
	ヘッドホンなどをしたまま電源を入れたり切ったりしないでください。刺激音により聴力に悪い影響を与える原因となることがあります。

11. マイク端子

    市販のマイクを接続し、音声（モノラル）を録音するための端子です（外径3.5mmのミニプラグに対応）。

    ただし、市販されているマイクの一部の機種（ダイナミックマイクなど）には、使用できないものがあります。ご購入前に確認してください。
