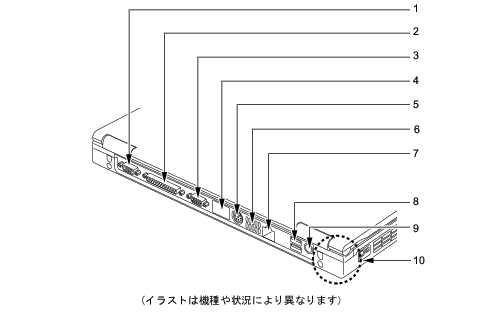

パソコン本体背面

---

1. シリアルコネクタ

   RS-232C準拠の機器を接続するためのコネクタです。

2. パラレルコネクタ

   プリンタなどを接続するためのコネクタです。
   「ハードウェア」−「プリンタについて」

3. 外部ディスプレイコネクタ

   CRTディスプレイなど、外部ディスプレイを接続するためのコネクタです。
   「ハードウェア」−「外部ディスプレイについて」

4. 赤外線通信ポート

   赤外線通信を行うためのインターフェースです。

• 赤外線通信ポートは、「ワイヤレスリンク」にてお使いになれます。
• 赤外線通信を行っているときは、赤外線通信ポートにACアダプタや外部ディスプレイを近づけないでください。ノイズによる誤動作の原因となります。

5. 拡張キーボード／マウスコネクタ

   PS/2マウスやPS/2キーボードを接続するためのコネクタです。
   「ハードウェア」−「テンキーボードについて」
   「ハードウェア」−「PS/2マウスについて」

6. 吸気孔

   排気孔が空気を取り込むための穴です。

吸気孔はふさがないでください。 パソコン本体内部に熱がこもり、故障の原因となることがあります。

7. LANコネクタ

   LANケーブルを接続するためのコネクタです。
   「機能」−「内蔵LANについて」

8. USBコネクタ

   USB接続に対応したプリンタなど、USB規格の周辺機器を接続するためのコネクタです。

9. DC-INコネクタ

   添付のACアダプタを接続するためのコネクタです。

10. 内蔵ワイヤレスLANアンテナ（ワイヤレスLAN搭載モデルのみ）

    ワイヤレスLAN用アンテナが内蔵されています。

• 本パソコンの使用中、特にワイヤレスLANで通信中はアンテナ部分に極力触れないでください。

  また、本パソコンを設置する場合には、設置面が金属などの導体（電気を通しやすいもの）でできている場所を避けてください。通信性能が低下し、設置環境によっては通信できなくなることがあります。

• ワイヤレスLANについて詳しくは『ワイヤレスLANをお使いになる方へ（IEEE802.11b準拠）』をご覧ください。

• 各コネクタに周辺機器を接続する場合は、コネクタの向きを確かめて、まっすぐ接続してください。
