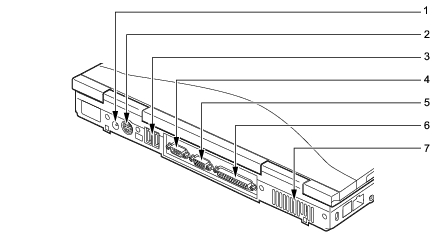

パソコン本体背面
DC-INコネクタ
添付のACアダプタを接続するためのコネクタです。
拡張キーボード／マウスコネクタ
PS/2マウスやPS/2キーボードを接続するためのコネクタです。
「ハードウェア」−「テンキーボードについて」
「ハードウェア」−「PS/2マウスについて」
USBコネクタ
USB接続に対応したプリンタなど、USB規格の周辺機器を接続します。2ポートあります。USB規格の周辺機器をどちらのポートに接続してもかまいません。
シリアルコネクタ
RS-232C準拠の機器を接続するためのコネクタです。
外部ディスプレイコネクタ
CRTディスプレイなど、外部ディスプレイを接続するためのコネクタです。
「ハードウェア」−「外部ディスプレイについて」
パラレルコネクタ
プリンタなどを接続するためのコネクタです。
「ハードウェア」−「プリンタについて」
排気孔
パソコン本体内部の熱を外部に逃がすためのものです。
パソコン本体内部の温度が高くなると内部のファンが回転し、熱が放出されます。
排気孔はふさがないでください。
パソコン本体内部に熱がこもり、故障の原因となることがあります。
各コネクタに周辺機器を接続する場合は、コネクタの向きを確かめて、まっすぐ接続してください。
