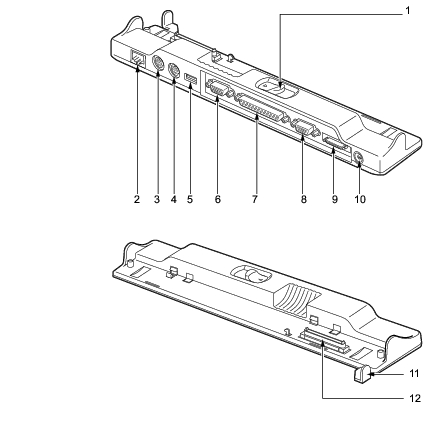

ポートリプリケータ
お使いのモデルにより、ポートリプリケータを添付しています。
ポートリプリケータ取り外しレバー
ポートリプリケータをパソコン本体から取り外す場合にスライドさせます。
LANコネクタ
LANケーブルを接続するためのコネクタです。
拡張キーボードコネクタ
PS/2キーボードを接続するためのコネクタです。
「ハードウェア」−「テンキーボードについて」
マウスコネクタ
PS/2マウスを接続するためのコネクタです。
「ハードウェア」−「PS/2マウスについて」
USBコネクタ（Windows NTではサポート外）
FDDユニット（USB）やUSB接続に対応したプリンタなど、USB規格対応の機器を接続するためのコネクタです。
外部ディスプレイコネクタ
CRTディスプレイなど、外部ディスプレイを接続するためのコネクタです。
「ハードウェア」−「外部ディスプレイについて」
ポートリプリケータの外部ディスプレイコネクタは、パソコン本体のコネクタとは向きが上下逆になっています。
パラレルコネクタ
プリンタなどを接続するためのコネクタです。
「ハードウェア」−「プリンタについて」
シリアルコネクタ
RS-232C準拠の機器を接続するためのコネクタです。
FDDユニットコネクタ
FDDユニット（FMV-NFD324）を接続するためのコネクタです。
「ハードウェア」−「フロッピーディスクについて」
DC-INコネクタ
添付のACアダプタを接続するためのコネクタです。
LANコネクタ接続防止フラップ
パソコン本体のLANコネクタを接続しないように防止します。ポートリプリケータ接続時にはパソコン本体のLANコネクタはお使いになれません。
接続コネクタ
パソコン本体のポートリプリケータ接続コネクタに接続します。
各コネクタに周辺機器を接続する場合は、コネクタの向きを確かめて、まっすぐ接続してください。
