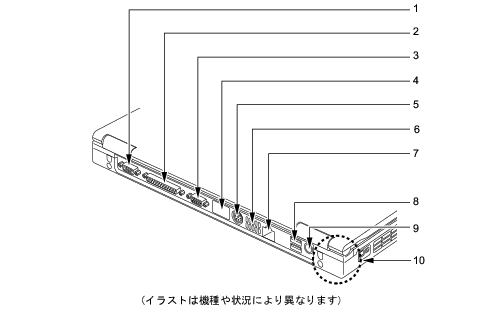

パソコン本体背面
シリアルコネクタ
RS-232C準拠の機器を接続するためのコネクタです。
パラレルコネクタ
プリンタなどを接続するためのコネクタです。
「ハードウェア」−「プリンタについて」
外部ディスプレイコネクタ
CRTディスプレイなど、外部ディスプレイを接続するためのコネクタです。
「ハードウェア」−「外部ディスプレイについて」
赤外線通信ポート
赤外線通信を行うためのインターフェースです。
赤外線通信ポートは、「ワイヤレスリンク」にてお使いになれます。
赤外線通信を行っているときは、赤外線通信ポートにACアダプタや外部ディスプレイを近づけないでください。ノイズによる誤動作の原因となります。
拡張キーボード／マウスコネクタ
PS/2マウスやPS/2キーボードを接続するためのコネクタです。
「ハードウェア」−「テンキーボード」
「ハードウェア」−「マウスについて」
吸気孔
排気孔が空気を取り込むための穴です。
吸気孔はふさがないでください。
パソコン本体内部に熱がこもり、故障の原因となることがあります。
LANコネクタ
LANケーブルを接続するためのコネクタです。
「機能」−「内蔵LANについて」
USBコネクタ
USB接続に対応したプリンタなど、USB規格の周辺機器を接続するためのコネクタです。
本パソコンのUSBコネクタは、USB1.1準拠です。USB2.0に対応したUSB機器はお使いになれません。
DC-INコネクタ
添付のACアダプタを接続するためのコネクタです。
内蔵ワイヤレスLANアンテナ（ワイヤレスLAN搭載モデルのみ）
ワイヤレスLAN用アンテナが内蔵されています。
本パソコンの使用中、特にワイヤレスLANで通信中はアンテナ部分に極力触れないでください。
また、本パソコンを設置する場合には、設置面が金属などの導体（電気を通しやすいもの）でできている場所を避けてください。通信性能が低下し、設置環境によっては通信できなくなることがあります。
ワイヤレスLANについて詳しくは『
ワイヤレスLANをお使いになる方へ（IEEE802.11b準拠）
』をご覧ください。
各コネクタに周辺機器を接続する場合は、コネクタの向きを確かめて、まっすぐ接続してください。
