1 各部の名称と働き
ここでは、パソコン本体、マザーボードの各部の名称と働きを説明します。

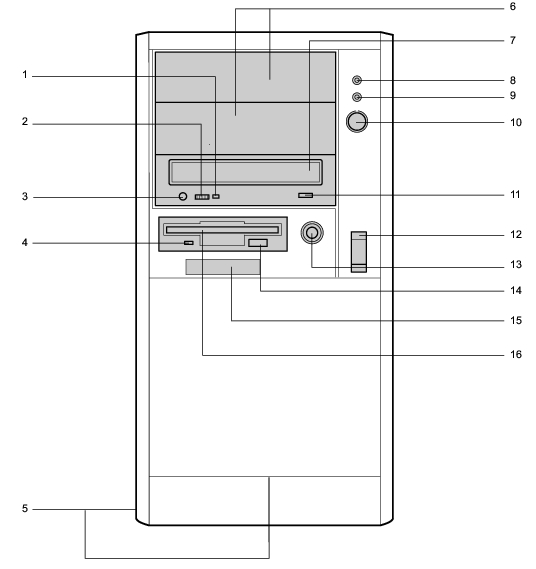

パソコン本体前面
CDアクセスランプ
CD-ROMからデータを読み込んでいるときや音楽CDを再生しているときに点灯します。
ヘッドホンボリューム（音楽CDのみ）
ヘッドホンを接続したときに、ヘッドホンの音量を調整します。
ヘッドホン端子（音楽CDのみ）
市販のヘッドホンで音楽CDを聴くときに、ヘッドホンを接続します。
フロッピーディスクアクセスランプ
フロッピーディスクにデータを書き込んだり、フロッピーディスクからデータを読み込んだりしているときに点灯します。
通風孔（側面およびフロントパネル下部）
冷却のために空気を取り込みます。
フロントアクセスベイ
内蔵SCSIオプション（光磁気ディスクドライブなど）、内蔵IDEオプション（ハードディスクなど）を取り付けます。
内蔵オプションは、外付けタイプの機器と異なり、電源をパソコン本体からとるため、コンセントを必要としません。また、省スペースというメリットもあります。
IDE-RAIDモデルでは、HDD用フロントアクセスユニット2基が搭載されているので、内蔵オプションを取り付けることはできません。
CD-ROMドライブ
CD-ROMのデータやプログラムを読み出したり、音楽用CDを再生したりします。
ディスクアクセスランプ
ハードディスクにデータを書き込んだり、ハードディスクからデータを読み込んだりしているときに点灯します。
IDE-RAIDモデルの場合、増設したハードディスクにアクセスしたとき、点灯します。
電源ランプ
パソコン本体に電源が入っているときに緑色に点灯します。
スタンバイ状態（省電力状態）時にはオレンジ色に点灯します。
電源ボタン
パソコン本体の電源を入れるときや、OSの設定によりスタンバイ状態（省電力状態）にするときに押します。
CD取り出しボタン
CD-ROMをセットするときや取り出すときに押します。
USBコネクタ
カバーを上にスライドさせて、USB規格の機器を接続します。
リセットスイッチ
メモリ内のデータ消去、OSなどのソフトウェアの再読み込み、および各種オプションカード、ハードディスクドライブなどの周辺機器を初期化するときに押します。
なんらかの原因によって、本パソコンが停止し、OS上からリセットできない場合は、上記の方法でリセットを行ってください。
また、本パソコンが停止しても、むやみに電源を切らないでください。
ハードディスクの故障の原因となることがあります。
フロッピーディスク取り出しボタン
フロッピーディスクを取り出すときに押します。
フロッピーディスクアクセスランプが点灯しているときは、押さないでください。
スマートカードベイ
カスタムメイドのスマートカードリーダ／ライタを選択した場合、取り付けてあります。
フロッピーディスクドライブ
フロッピーディスクにデータを書き込んだり、フロッピーディスクからデータを読み込んだりします。
