各部の名称と働き

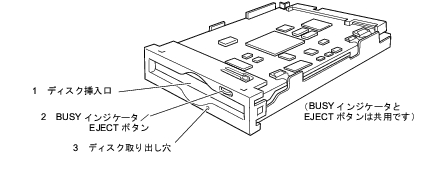

■ 前面／上面
ディスク挿入口
ここにディスクを入れます。ディスクの入れかたは、「
3 使いかた
」をご覧ください。
BUSY（動作中）インジケータ／EJECTボタン
BUSYインジケータの働き
ディスクのデータを読み取ったり、書き込んだりしているときに、緑色に点灯します。また、本装置内が規定温度以上になると、読み書きの動作に関係なく約2秒ごとについたり消えたりを繰り返します。
EJECT（ディスク取り出し）ボタンの働き
本装置に入っているディスクを取り出すときに押します。
ただし、ソフトウェアでディスクのイジェクト（取り出し）が禁止されている場合は、取り出すことができません。
ディスク取り出し穴
万一、ディスクが通常の方法で取り出せなくなったときは、この穴に、付属の手動イジェクト治具を押し込むことにより、ディスクを取り出すことができます。詳しくは、「
3 使いかた
」をご覧ください。

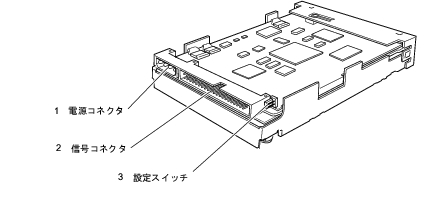

■ 後面
電源コネクタ
パソコン本体からの電源ケーブルを接続します。
信号コネクタ
パソコン本体からの信号ケーブルを接続します。
設定スイッチ
本装置の接続モード（マスタデバイスモード、スレーブデバイスモード、ケーブルセレクトモード）を設定します。
本装置出荷時はケーブルセレクトモードに設定されており、パソコン本体に装着されている信号ケーブルのどのコネクタに接続するかにより、マスタデバイスモード、スレーブデバイスモードが自動的に決まります。
本装置出荷時の設定、接続でご使用ください。
