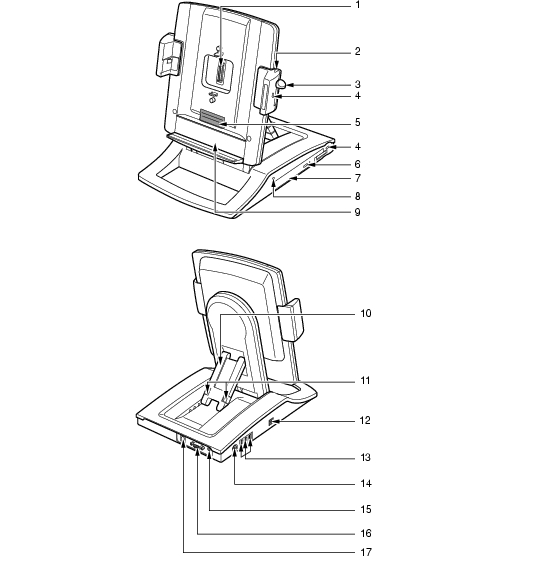

ドッキングステーション
各コネクタに周辺機器を接続する場合は、コネクタの向きを確かめて、まっすぐ接続してください。
ドッキングステーション接続時には、パソコン本体のLANコネクタ、外部ディスプレイコネクタ、ワイヤレススイッチはお使いになれません。
お使いの機種によってはドッキングステーションは添付しておりません。お使いになる場合は、別売のドッキングステーションをご購入ください。
ドッキングステーションは、パソコン本体の電源が入っているときでも、取り付け、取り外しができます。通知領域の「ハードウェアの安全な取り外し」アイコンをダブルタップして表示される「ハードウェアの安全な取り外し」ウィンドウで、「内蔵DVD/CDドライブ」や「USBオプション」を「停止」にしてから取り外してください。
本体接続コネクタ
パソコン本体と接続するためのコネクタです。
本体接続コネクタに手を触れないでください。異物（金属片、液体など）が入らないようにしてください。
感電・火災・故障の原因になります。
ロック解除ボタン
ロックレバーのロックを解除する場合に押します。
ロックレバー
本体を取り付けるときは、下にスライドしてロックします。本体を取り外すときは、ロック解除ボタンを押しながら上にスライドして、ロックを解除します。
盗難防止用ロック
市販の盗難防止用ケーブルを接続することができます。
盗難防止用ロックは、Kensington社製のマイクロセーバーセキュリティシステムに対応しています。また、パソコン本体とドッキングステーションとをあわせて施錠する場合は、ツインマイクロセーバーをお使いください。
商品名：SLIM MICROSAVER
商品番号：0522011
商品名：ツイン・マイクロセーバー
商品番号：0522030
（富士通コワーコ株式会社 お問い合わせ：03-3342-5375）
冷却ファン
パソコン本体底面に空気を吹き付け、効率よく冷やします。
CD取り出しボタン
CDドライブにディスクをセットしたり取り出すときに押します。
DVD-ROM&CD-R/RWドライブ
CD-ROM/R/RWまたはDVD-ROMのデータやプログラムを読み出したり、音楽CDやDVD-Videoの再生などを行うことができます。
「ハードウェア」−「CDについて」
DVD-ROM&CD-R/RWドライブはパソコン本体の電源が入っているときに、取り付け、取り外しはできません。必ずパソコン本体の電源を切ってから行ってください。
DVD-ROM&CD-R/RWドライブをお使いになる場合は、
『DVDマルチドライブ、DVD-ROM&CD-R/RWドライブ、CD-R/RWドライブをお使いになる方へ』
もあわせてご覧ください。
CDアクセスランプ
CD-ROMやDVD-ROMからデータを読み込んでいるときやCD-R/RWディスクにデータを書き込んでいるとき、音楽CDを再生しているときに点滅します。
バッテリーガイド
パソコン本体にバッテリパック（L）を取り付けている場合、下にスライドさせます。
角度調節バー
角度を調整します。
角度調節バー固定／解除ボタン
角度調節バーで角度を調節するときに押します。
IEEE1394端子
IEEE1394規格の周辺機器を接続するためのコネクタです。
USBコネクタ
FDDユニット（USB）や、USB接続に対応したプリンタなど、USB規格の周辺機器を接続するためのコネクタです。
DC-INコネクタ
添付のACアダプタを接続するためのコネクタです。
ラインアウト端子
オーディオ機器などの音声入力端子を接続します。
外部ディスプレイコネクタ
CRTディスプレイなど、外部ディスプレイを接続するためのコネクタです。
「ハードウェア」−「外部ディスプレイについて」
LANコネクタ
LANケーブルを接続するためのコネクタです。
「機能」−「内蔵LANについて」
