マスターとスレーブについて

■ 標準モデルの場合

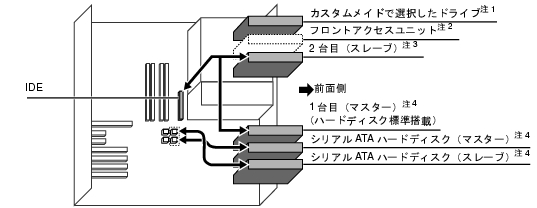

本パソコンには、最大で5台のデバイスを内蔵できます。

画像

注1：
 		カスタムメイドで光磁気ディスクを選択している場合は、光磁気ディスクドライブが搭載されています。
注2：
 		カスタムメイドでフロントアクセスユニットを選択している場合は、フロントアクセスユニットが搭載されています。
注3：
 		CD-ROMドライブを標準搭載、カスタムメイドでDVD-ROM&CD-R/RWドライブまたはスーパーマルチドライブ選択可能。
注4：
 		内蔵ハードディスクベイには、ハードディスクのみ搭載可能。

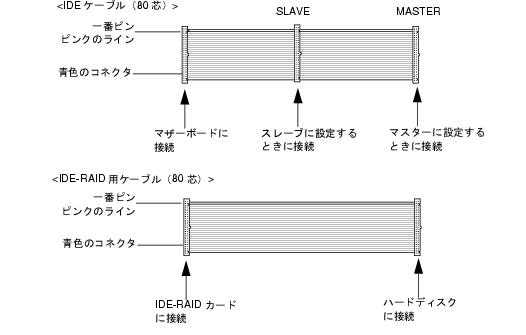

ATA/ATAPI規格のデバイスは、フラットケーブルにどのように接続するかによって、マスターとスレーブの設定が決定されます（このような設定方法を、ケーブルセレクトといいます）。次のフラットケーブルの図で、マスターのコネクタをATA/ATAPIデバイスに接続するとマスターの設定になり、スレーブのコネクタをATA/ATAPIデバイスに接続するとスレーブの設定になります。

画像

シリアルATA規格のデバイスは、シリアルATAケーブルを接続するコネクタによって、マスターとスレーブが決定されます。
本パソコンでは、シリアルATAコネクタ2に接続するとマスターの設定になり、シリアルATAコネクタ4に接続するとスレーブの設定になります。

ポイント

■ IDE-RAIDモデルの場合

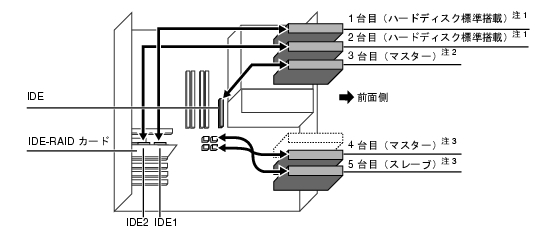

本パソコンには、最大で5台のデバイスを内蔵できます。

画像

注1：
 		同じ容量のハードディスクを取り付けます。また、2台で1台のハードディスクとして取り扱われます。
注2：
 		CD-ROMドライブを標準搭載、カスタムメイドでDVD-ROM&CD-R/RWドライブまたはスーパーマルチドライブを選択可能。
注3：
 		内蔵ハードディスクベイには、ハードディスクのみ搭載可能。

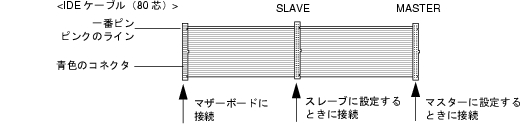

ATA/ATAPI規格のデバイスは、フラットケーブルにどのように接続するかによって、マスターとスレーブの設定が決定されます（このような設定方法を、ケーブルセレクトといいます）。次のフラットケーブルの図で、マスターのコネクタをATA/ATAPIデバイスに接続するとマスターの設定になり、スレーブのコネクタをATA/ATAPIデバイスに接続するとスレーブの設定になります。

画像

シリアルATA規格のデバイスは、シリアルATAケーブルを接続するコネクタによって、マスターとスレーブが決定されます。
本パソコンでは、シリアルATAコネクタ2に接続するとマスターの設定になり、シリアルATAコネクタ4に接続するとスレーブの設定になります。

ポイント
