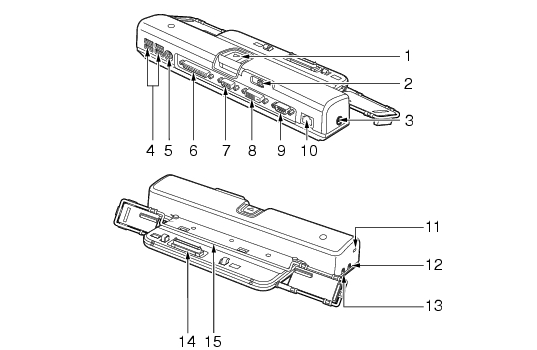

ポートリプリケータ
各番号をクリックすると説明箇所へジャンプします。
本パソコンには、ポートリプリケータは添付されておりません。
お使いになる場合は、別売のポートリプリケータをご購入ください。
各コネクタに周辺機器を接続する場合は、コネクタの向きを確かめて、まっすぐ接続してください。
ポートリプリケータ接続時には、パソコン本体背面のコネクタはモデムコネクタ以外お使いになれません。
ポートリプリケータ取り外しボタン
ポートリプリケータをパソコン本体から取り外す場合に押します。
「ハードウェア」−「ポートリプリケータについて」
ポートリプリケータ取り外しボタンロック（盗難防止用ロック取り付け穴付き）
ポートリプリケータ取り外しボタンをスライドさせて、ポートリプリケータ取り外しボタンをロックします。
また、市販の盗難防止用ケーブルを接続することで、ポートリプリケータ取り外しボタンのロックを解除できないようにします。
「ハードウェア」−「ポートリプリケータについて」
DC-INコネクタ（
）
添付のACアダプタを接続するためのコネクタです。
ポートリプリケータをお使いになる場合は、必ずポートリプリケータのDC-INコネクタにACアダプタを接続してください。
USBコネクタ（
）
FDDユニット（USB）など、USB規格対応の機器を接続するためのコネクタです。
USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。
ハブなどを経由してUSB2.0に対応した機器を接続した場合、ハブの性能によって接続した機器の性能が低下することがあります。
拡張キーボード／マウスコネクタ
PS/2マウスやPS/2キーボードを接続するためのコネクタです。
「ハードウェア」−「テンキーボード」
「ハードウェア」−「マウスについて」
パラレルコネクタ（
）
プリンタなどを接続するためのコネクタです。
外部ディスプレイコネクタ（アナログ）（
）
アナログディスプレイなど、アナログディスプレイを接続するためのコネクタです。
「ハードウェア」−「外部ディスプレイについて」
外部ディスプレイコネクタ（デジタル）
DVI-Dに対応したデジタルディスプレイを接続するためのコネクタです。
「ハードウェア」−「外部ディスプレイについて」
シリアルコネクタ（
）
RS-232C準拠の機器を接続するためのコネクタです。
LANコネクタ（
）
LANケーブルを接続するためのコネクタです。
「機能」−「LANについて」
盗難防止用ロック取り付け穴
市販の盗難防止用ケーブルを接続することができます。
ヘッドホン端子（
）
市販のヘッドホンを接続するための端子です（外径3.5mmのミニプラグに対応）。ただし、形状によっては取り付けられないものがあります。ご購入前に確認してください。
ヘッドホンやイヤホンをご使用になるときは、音量を上げすぎないでください。耳を刺激するような大きな音量で聞くと、聴力に悪い影響を与える原因となることがあります。
電源を入れたり切ったりする前には音量を最小にしておいてください。また、ヘッドホンやイヤホンをしたまま、電源を入れたり切ったりしないでください。
突然大きな音や刺激音が出て、聴力に悪い影響を与える原因となることがあります。
マイク端子（
）
市販のマイクを接続し、音声（モノラル）を録音するための端子です（外径3.5mmのミニプラグに対応）。
ただし、市販されているマイクの一部の機種（ダイナミックマイクなど）には、使用できないものがあります。ご購入前に確認してください。
マイク端子には、マイク以外のコネクタを接続しないでください。故障の原因となることがあります。
接続コネクタ
パソコン本体のポートリプリケータ接続コネクタに接続します。
ガイドバー
ポートリプリケータをパソコン本体に接続するときに、位置を決めるためのバーです。
