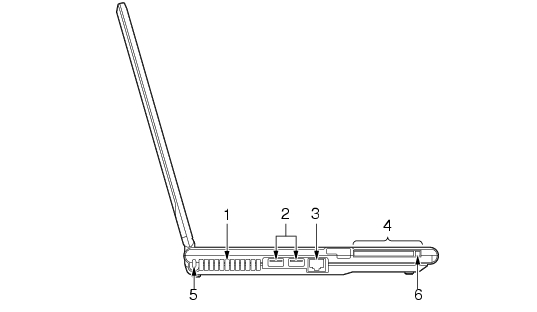

パソコン本体左側面
各番号をクリックすると説明箇所へジャンプします。
各コネクタに周辺機器を接続する場合は、コネクタの向きを確かめて、まっすぐ接続してください。
排気孔
パソコン本体内部の熱を外部に逃がすためのものです。
パソコンの電源を入れると、内部のファンが数秒間回転します。また、パソコン本体内部の温度が高くなると内部のファンが回転し、熱が放出されます。
このため、起動時や動作中にファンによる回転音が発生しますが、パソコンの冷却のためであり、異常ではありません。
排気孔をふさがないでください。
内部に熱がこもり、火災の原因となることがあります。
排気孔からは熱風が出ます。排気孔付近には手を触れないでください。
排気孔の近くに物を置かないでください。排気孔からの熱で、排気孔の近くに置かれた物が熱くなることがあります。
USBコネクタ（
）
USB接続に対応したプリンタなど、USB規格の周辺機器を接続するためのコネクタです。
USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。
ハブなどを経由してUSB2.0に対応した機器を接続した場合、ハブの性能によって接続した機器の性能が低下することがあります。
USB1.1およびUSB2.0に対応した機器でも、形状によってはUSBコネクタに接続できない場合があります。その場合は無理に差し込まず、背面のUSBコネクタ（
Click
）に接続してください。
LANコネクタ（
）
LANケーブルを接続するためのコネクタです。
「機能」−「LANについて」
LEDの意味は、次のとおりです。
左部LED：LAN送信時に黄色く点灯します。
右部LED：LAN接続時にオレンジ色に点灯し、またLAN受信中に黄色く点灯します。
PCカードスロット（
）
お使いになるPCカードをセットするためのスロットです。
「ハードウェア」−「PCカードをセットする」
盗難防止用ロック取り付け穴
市販の盗難防止用ケーブルを接続することができます。
PCカード取り出しボタン
PCカードを取り出すときに押します。
「ハードウェア」−「PCカードを取り出す」
