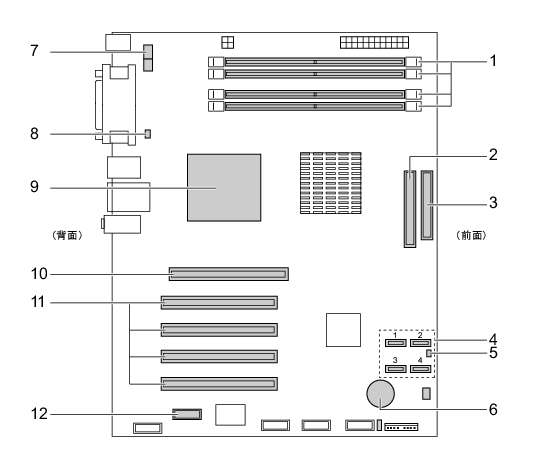

メインボード
各番号をクリックすると説明箇所へジャンプします。
メモリスロット
メモリを取り付けます。
図中下から、DIMM1、DIMM2、DIMM3、DIMM4の順に並んでいます。
「増設」−「メモリを取り付ける」
パラレルATAコネクタ
標準のハードディスク（IDE HDD）と、CD-ROMドライブが接続されているケーブルが接続されています。
フロッピーコネクタ
フロッピーディスクドライブが接続されているケーブルが接続されています。
Serial ATAコネクタ
Serial ATAインターフェースのハードディスクを接続するケーブルを接続することができます。
温度センサー（FRONT）
内蔵バッテリ
本パソコンの時計機能の設定とBIOSで設定したセットアップ設定値を保存するためのバッテリです。標準の使用状態（1日8時間）で約5年間お使いになれます。
内蔵バッテリ用の電池は交換しないでください。
電池は、間違ったタイプと交換した場合には、破裂の危険があります。
電池容量がなくなった場合は、「富士通ハードウェア修理相談センター」またはご購入元にご相談ください。
CPU FANコネクタ
温度センサー（REAR）
CPU（ヒートシンクの下にあります）
PCI Express x16 Graphicsコネクタ
グラフィックスカードが取り付けられています。
PCIコネクタ
32bit/33MHz PCIカードを取り付けることができます。図中上からPCI スロット1〜4の順に並んでいます。
PCI Express x1コネクタ
PCI Express x1規格のカードを取り付けることができます。
