1 取り付け方法
本製品の取り付け方法を以下に示します。
フロントアクセスユニットからHDDアダプタを取り外す
パソコン本体の電源が切れていることを確認します。
（スタンバイ状態の場合は、スタンバイから復帰させてOSを終了させます。）

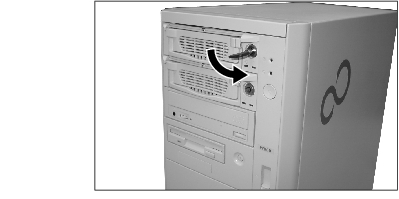

交換する側のフロントアクセスユニットの鍵を左に90度回してHDDアダプタのロックを解除します。
パソコン本体の電源が入っているときは、絶対にフロントアクセスユニットの鍵を回さないでください。ハードディスク内のデータが失われる場合があります。

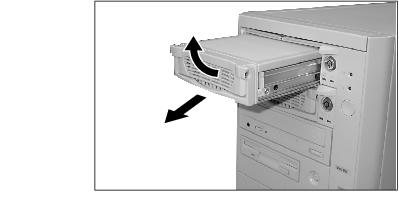

HDDアダプタの取っ手を手前に引き、フロントアクセスユニットからHDDアダプタを取り出します。
HDDアダプタへ新しいハードディスクを取り付ける

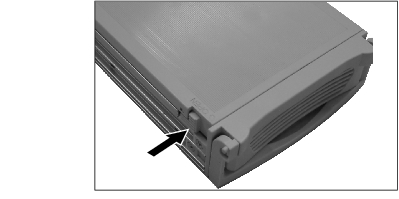

ラッチボタンを押しながら外します。
ラッチボタンは、上ぶた表面の「OPEN」と表示されているそばにあります。

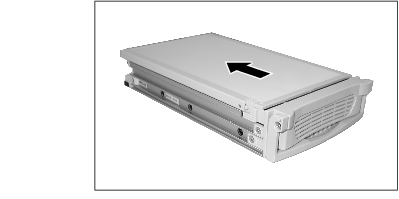

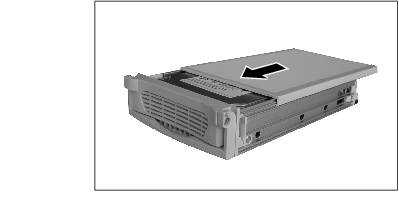

上ぶたを後方にスライドさせてHDDアダプタから上ぶたを取り外します。
HDDアダプタ内にハードディスクが取り付けられている場合は、あらかじめ取り外します。

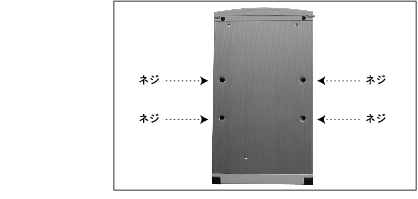

ハードディスクを固定しているHDDアダプタ底面のインチネジ4か所を外します。
ハードディスクからIDEケーブルと電源コネクタを外し、HDDアダプタから取り出します。
取り付けるハードディスクのジャンパ設定が「Cable Select」に設定されていることを確認します。
取り付けるハードディスクにHDDアダプタ内のIDEケーブルと電源コネクタを接続します。

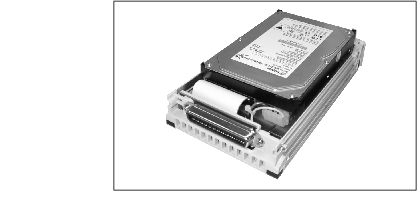

HDDアダプタにハードディスクを格納し、HDDアダプタ底面4か所にインチネジで固定します。
HDDアダプタ後方から上ぶたをスライドさせるように取り付けます。
フロントアクセスユニットへHDDアダプタを取り付ける

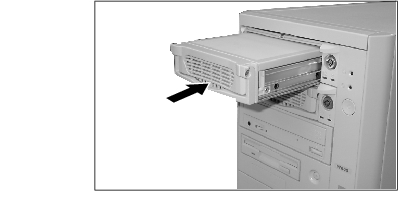

交換するHDDアダプタをフロントアクセスユニットに取り付けます。

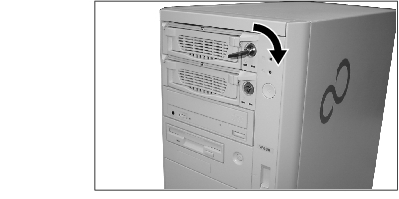

フロントアクセスユニットの鍵を右に90度回してHDDアダプタをロックします。

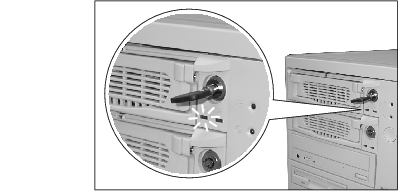

パソコン本体の電源を入れ、フロントアクセスユニット前部の緑のLEDが点灯することを確認します。
