SteelVine Manager画面

---

「SteelVine Manager」の画面について説明します。

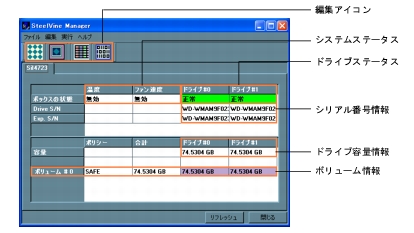

「SteelVine Manager」の画面は、下図のように表示されます。

■ ドライブステータス

各ドライブの状態が表示され、ディスクアレイの状態を確認できます。

□ ディスクアレイの状態

■ シリアル番号情報（Drive S/N）

接続されている各ドライブのシリアル番号を表示します。

■ シリアル番号情報（Exp. S/N）

RAIDの構成情報として保持している各ドライブのシリアル番号を表示します。

■ ドライブ容量情報

各ドライブの容量を表示します。

■ ボリューム情報

ディスクアレイのRAIDモードを示す「ポリシー」、ボリューム容量を示す「合計」、ディスクアレイに使用されている各ドライブの容量を表示します。本モデルでは、ポリシーはRAID1（ミラーリング）を示す「SAFE」と表示されます。

■ 編集アイコン

「SteelVine Manager」の画面に、以下の4つのアイコンが表示されています。

アイコン	説明
	ベリファイのスケジュール設定画面を開きます。
	ポップアップの設定画面を開きます。
	イベントログを開きます。
	ファームウェアの更新画面を開きます。

■ リフレッシュボタン

「SteelVine Manager」画面の情報を更新します。

■ 閉じるボタン

「SteelVine Manager」の画面を閉じます。

• システムステータスには、温度およびファン速度の情報を表示する欄がありますが、本モデルでは共に「無効」が表示されます。
• シリアル番号情報のDrive S/NとExp. S/Nはディスクアレイの状態監視などに使用される情報です。
• ドライブおよびボリュームの容量には、1GBを1024³byte換算値が表示されます。
