7 ポートリプリケータについて
カスタムメイドの選択によりポートリプリケータを添付しています。
ポートリプリケータをお使いになる場合は、必ずポートリプリケータのDC-INコネクタにポートリプリケータに添付のACアダプタを接続してください。
ポートリプリケータは、パソコン本体の状態にかかわらず取り付け／取り外しが行えます。
バッテリ運用時にはポートリプリケータはお使いになれません。
ポートリプリケータに接続している周辺機器の中には、電源が入っている状態でポートリプリケータの取り付け／取り外しを行うと、動作が不安定になるものがあります。この場合はパソコン本体の電源を切ってから、ポートリプリケータの取り付け／取り外しを行うようにしてください。
ポートリプリケータ接続時には、パソコン本体背面のLANコネクタ、USBコネクタ、赤外線通信ポート、およびパソコン本体左側面の外部ディスプレイコネクタはお使いになれません。
ポートリプリケータ背面の盗難防止用ロック取り付け穴に盗難防止用ケーブルを接続することで、ポートリプリケータ取り外しレバーを起こせなくなり、パソコン本体をポートリプリケータに固定することができます。
盗難防止用ケーブルを接続した状態でパソコン本体の取り外しを行う場合は、ポートリプリケータ左側面の盗難防止用ロック取り付け穴をお使いください。
ポートリプリケータを取り付ける
パソコン本体にポートリプリケータを取り付ける場合は、指をはさまないように注意してください。
けがの原因となることがあります。
ポートリプリケータ接続時には、必ずパソコン本体のコネクタから、USB機器、LANケーブル、外部ディスプレイケーブル、ACアダプタ、および盗難防止用ケーブルを取り外してください。破損するおそれがあります。

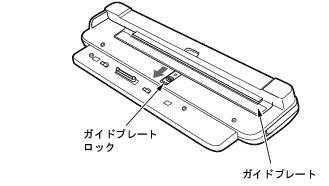

ガイドプレートロックを矢印の方向にスライドさせ、ガイドプレートを立てます。
パソコン本体下面にポートリプリケータを取り付けます。

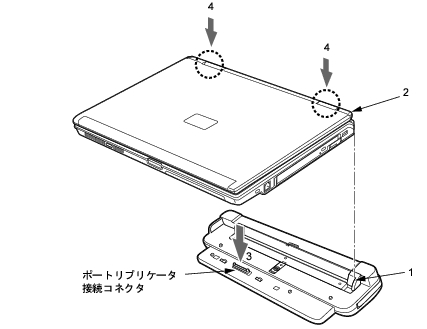

ポートリプリケータのガイドプレートの右側のガイド（1）にパソコン本体の右側の奥の角（2）が合うように水平に下ろすと、パソコン本体とポートリプリケータの接続コネクタの位置が合います（3）。パソコン本体上面の奥側を軽く押さえて（4）、ポートリプリケータにしっかりと取り付けます。
ポートリプリケータを取り付ける場合、パソコン本体上面の奥側を軽く押さえてください。強く押さえると液晶ディスプレイが割れるおそれがありますので、注意してください。
ポートリプリケータに周辺機器を取り付け／取り外しを行う場合は、必ずパソコン本体の電源を切り、ACアダプタを取り外してください。
本パソコンを持ち運ぶ場合は、ポートリプリケータを必ず取り外してください。ポートリプリケータを接続した状態で本パソコンを持ち運ぶと、パソコン本体およびポートリプリケータのコネクタが破損するおそれがあります。
