ドッキングステーション
本パソコンには、ドッキングステーションは添付されておりません。
お使いになる場合は、別売のドッキングステーションをご購入ください。

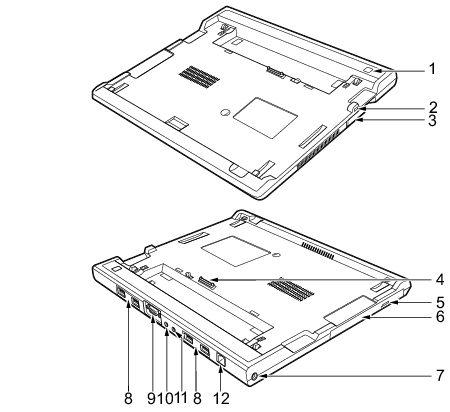

各番号をクリックすると説明箇所へジャンプします。
各コネクタに周辺機器を接続する場合は、コネクタの向きを確かめて、まっすぐ接続してください。
ドッキングステーション接続時には、パソコン本体右側面のCRT/LAN変換コネクタはお使いになれません。
電源ボタン／電源ランプ（
）
パソコン本体の電源を入れたり、スタンバイ（中断）／（レジューム）回復させるためのボタンです。
パソコンの電源が入っているときは、中央の電源ランプが点灯します。また、このほかに次の状態を表します。
点滅
スタンバイ状態を表します。
消灯
電源が切れている状態、または休止状態を表します。
盗難防止用ロック取り付け穴
市販の盗難防止用ケーブルを接続することができます。
ドッキングステーション取り外しレバー
ドッキングステーションをパソコン本体から取り外す場合に使用します。
接続コネクタ
パソコン本体のドッキングステーション接続コネクタに接続します。
CD/DVD取り出しボタン
スーパーマルチドライブにディスクをセットしたり、取り出すときに押します。
スーパーマルチドライブ
CD-ROM/R/RW、またはDVD-ROM/RW/RAMの情報を読み出したりできます。
DC-INコネクタ（
）
添付のACアダプタを接続するためのコネクタです。
USBコネクタ（
）
FDDユニット（USB）やUSB接続に対応したプリンタなど、USB規格対応の機器を接続するためのコネクタです。
USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。
ハブなどを経由してUSB2.0に対応した機器を接続した場合、ハブの性能によって接続した機器の性能が低下することがあります。
外部ディスプレイコネクタ（
）
アナログディスプレイなど、外部ディスプレイを接続するためのコネクタです。
「ハードウェア」−「外部ディスプレイについて」
マイク端子（
）
市販のマイクを接続し、音声（モノラル）を録音するための端子です（外径3.5mmのミニプラグに対応）。
ただし、市販されているマイクの一部の機種（ダイナミックマイクなど）には、使用できないものがあります。ご購入前に確認してください。
マイク端子には、マイク以外のコネクタを接続しないでください。故障の原因となることがあります。
ヘッドホン端子（
）
市販のヘッドホンを接続するための端子です（外径3.5mmのミニプラグに対応）。
ただし、形状によっては取り付けられないものがあります。ご購入前に確認してください。
ヘッドホンやイヤホンをご使用になるときは、音量を上げすぎないでください。
耳を刺激するような大きな音量で聞くと、聴力に悪い影響を与える原因となることがあります。
電源を入れたり切ったりする前には音量を最小にしておいてください。また、ヘッドホンやイヤホンをしたまま、電源を入れたり切ったりしないでください。
突然大きな音や刺激音が出て、聴力に悪い影響を与える原因となることがあります。
LANコネクタ（
）
LANケーブルを接続するためのコネクタです。
「機能」−「LANについて」
