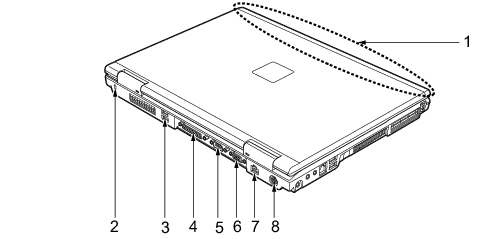

パソコン本体背面
各番号をクリックすると説明箇所へジャンプします。
各コネクタに周辺機器を接続する場合は、コネクタの向きを確かめて、まっすぐ接続してください。
内蔵無線LANアンテナ（無線LAN 搭載モデルのみ）
無線LAN用アンテナが内蔵されています。
本パソコンの使用中、特に無線LANで通信中はアンテナ部分には極力触れないでください。また、本パソコンを設置する場合には、周囲が金属などの導体（電気を通しやすいもの）でできている場所は避けてください。通信性能が低下し、設置環境によっては通信できなくなることがあります。
「機能」−「無線LAN（IEEE 802.11a、IEEE 802.11g準拠）について」
無線LANについては、次のマニュアルをご覧ください。
H8240の場合
Windows Vistaの場合は
『IEEE 802.11a/g準拠 内蔵無線LANをお使いになる方へ』
、Windows XPの場合は
『IEEE 802.11a/g準拠 内蔵無線LANをお使いになる方へ（インテル® Centrino® Proモバイル・テクノロジー対応）』
E8240の場合
Windows Vistaの場合は
『IEEE 802.11a/g準拠 内蔵無線LANをお使いになる方へ』
、Windows XPの場合は
『IEEE 802.11a/g 準拠 内蔵無線LAN をお使いになる方へ』
盗難防止用ロック取り付け穴
市販の盗難防止用ケーブルを接続することができます。
USBコネクタ（
）
FDDユニット（USB）など、USB規格の周辺機器を接続するためのコネクタです。
USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。
ハブなどを経由してUSB2.0に対応した機器を接続した場合、ハブの性能によって接続した機器の性能が低下することがあります。
パラレルコネクタ（
）
プリンタなどを接続するためのコネクタです。
シリアルコネクタ（
）
RS-232C準拠の機器を接続するためのコネクタです。
外部ディスプレイコネクタ（
）
アナログディスプレイなど、外部ディスプレイを接続するためのコネクタです。
「ハードウェア」−「外部ディスプレイについて」
LANコネクタ（
）
LANケーブルを接続するためのコネクタです。
「機能」−「LANについて」
ビデオ出力（Sビデオ）端子（
）
パソコンの映像をテレビに表示するときに、S映像信号を出力するためのコネクタです。
「ハードウェア」−「外部ディスプレイについて」
