ポートリプリケータ
カスタムメイドの選択によりポートリプリケータを添付しています。

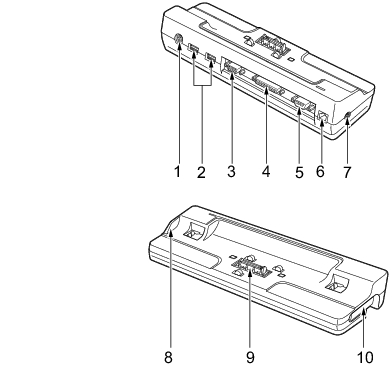

各番号をクリックすると説明箇所へジャンプします。
各コネクタに周辺機器を接続する場合は、コネクタの向きを確かめて、まっすぐ接続してください。
ポートリプリケータ接続時には、パソコン本体のLANコネクタ、外部ディスプレイコネクタはお使いになれません。
拡張キーボード／マウスコネクタ
PS/2マウスやPS/2キーボードを接続するためのコネクタです。
「ハードウェア」−「テンキーボード」
「ハードウェア」−「マウスについて」
USBコネクタ（
）
FDDユニット（USB）やUSB接続に対応したプリンタなど、USB規格対応の機器を接続するためのコネクタです。2ポートあります。パソコン本体とあわせて4ポートお使いになれます。
USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。
ハブなどを経由してUSB2.0に対応した機器を接続した場合、ハブの性能によって接続した機器の性能が低下することがあります。
外部ディスプレイコネクタ（
）
アナログディスプレイなど、外部ディスプレイを接続するためのコネクタです。
「ハードウェア」−「外部ディスプレイについて」
パラレルコネクタ（
）
プリンタなどを接続するためのコネクタです。
「ハードウェア」−「プリンタについて」
シリアルコネクタ（
）
RS-232C準拠の機器を接続するためのコネクタです。
LANコネクタ（
）
LANケーブルを接続するためのコネクタです。
「機能」−「LANについて」
DC-INコネクタ（
）
添付のACアダプタを接続するためのコネクタです。
DC-INコネクタ接続防止フラップ
ポートリプリケータ接続時にはパソコン本体のDC-INコネクタはお使いになれません。
接続コネクタ
パソコン本体のポートリプリケータ接続コネクタに接続します。
ポートリプリケータ取り外しレバー（
）
ポートリプリケータをパソコン本体から取り外す場合にレバーを起こします。
「ハードウェア」−「ポートリプリケータについて」
