4 拡張カードを取り付ける

---

拡張カードは、本パソコンの機能を拡張します。

• ご購入後、拡張カードを取り付ける場合は、Windowsのセットアップをしてから、一度電源を切った後に取り付けてください（→『取扱説明書』）。
• 拡張カードの取り付けや取り外しを行うと、OSを読み込むデバイスの優先順位が変わり、パソコンが起動しないことがあります。この場合は、BIOSセットアップの「Main」−「Boot Options」−「Boot Sequence」で起動したいデバイスの順位を最上位に設定してください（Click）。
• 本パソコンでは、すべてのPCI Express x1規格およびPCI規格の拡張カードについて動作保証するものではありません。

拡張カードの取り付けや取り外しを行うときは、パソコン本体および接続されている機器の電源を切り、電源プラグをコンセントから抜いた後に行うようにしてください。 この手順を守らずに作業を行うと、感電・火災または故障の原因となります。

	拡張カードの取り付け、取り外しを行う際は、指定された場所以外のネジは外さないでください。 指定された場所以外のネジを外すと、けがをするおそれがあります。また、故障の原因となることがあります。
	パソコン本体内部の突起物、および指定されたスイッチ以外には、手を触れないでください。 けがをするおそれがあります。また、故障の原因となることがあります。
	電源を切った直後は、パソコン本体内部の装置が熱くなっています。電源を切り、電源プラグをコンセントから抜いた後充分に待ってから作業を始めてください。 火傷の原因となることがあります。

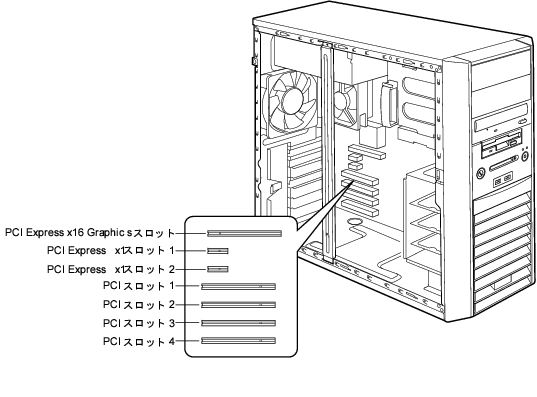

拡張カードの取り付け場所

---

拡張カードは、パソコン本体内部の拡張カードスロットに取り付けます。

本パソコンには、PCI Express x1規格とPCI規格の拡張カードを取り付けられます。
PCI Express x16 Graphicsスロットには、カスタムメイドで選択したグラフィックカードが取り付けられていることがあります。
RAIDモデルの場合、PCI1のスロットにSATA-RAIDカードが取り付けられています。
PCI Express x1スロットには、最大長168mmの拡張カード（ハーフサイズ）を取り付けることができます。PCIスロット1〜3には、最大長176mmの拡張カード（ハーフサイズ）を取り付けることができます。PCIスロット4には、最大長312mmの拡張カード（フルサイズ）を取り付けることができます。ただし、PCI Express x1/PCIスロットには、リテーナー付きの拡張カードを取り付けられません。

• パソコン本体背面に刻印されているスロット番号と、本マニュアルに記載のPCI Express x1スロット/PCIスロット番号は異なります。スロット番号は、パソコン本体内部の底面に貼られているラベルをご覧ください。
