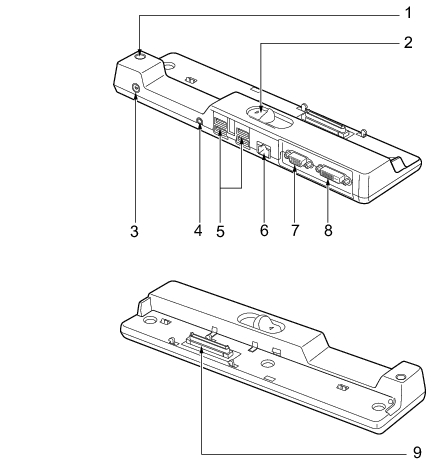

ポートリプリケータ
本パソコンには、ポートリプリケータは添付されておりません。
お使いになる場合は、別売のポートリプリケータをご購入ください。
各番号をクリックすると説明箇所へジャンプします。
各コネクタに周辺機器を接続する場合は、コネクタの向きを確かめて、まっすぐ接続してください。
ポートリプリケータ接続時には、パソコン本体のACアダプタ、モデムコネクタ、LANコネクタ、外部ディスプレイコネクタ、およびパソコン本体背面の右側のUSBコネクタはお使いになれません。
電源ボタン（
）
パソコン本体の電源を入れたり、スリープ（Windows Vista）、スタンバイ（Windows XP）およびレジュームさせるためのボタンです。
電源ボタンを4秒以上押さないでください。
電源ボタンを4秒以上押し続けると、パソコンの電源が切れてしまいます。
ポートリプリケータ取り外しレバー
ポートリプリケータをパソコン本体から取り外す場合に使用します。
DC-INコネクタ（
）
添付のACアダプタを接続するためのコネクタです。
ラインアウト端子（
）
AV機器などの入力（LINE IN）端子と接続するためのアナログ出力（LINE OUT）端子です（外径3.5mmのステレオミニプラグに対応）。
ポートリプリケータのラインアウト端子には、ヘッドホンを接続できません。故障するおそれがあります。
USBコネクタ（
）
FDDユニット（USB）やUSB接続に対応したプリンタなど、USB規格の周辺機器を接続するためのコネクタです。4ポートあります。パソコン本体とあわせて6ポートお使いになれます。
USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。
ハブなどを経由してUSB2.0に対応した機器を接続した場合、ハブの性能によって接続した機器の性能が低下することがあります。
LANコネクタ（
）
LANケーブルを接続するためのコネクタです。
「機能」−「LANについて」
外部ディスプレイコネクタ（アナログ）（
）
アナログディスプレイなど、外部ディスプレイを接続するためのコネクタです。
「ハードウェア」−「外部ディスプレイについて」
外部ディスプレイコネクタ（デジタル）
DVI-Dに対応したデジタルディスプレイを接続するためのコネクタです。
「ハードウェア」−「外部ディスプレイについて」
接続コネクタ
パソコン本体のポートリプリケータ接続コネクタに接続します。
