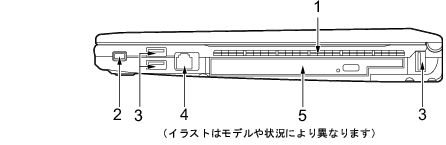

パソコン本体右側面

---

各番号をクリックすると説明箇所へジャンプします。

• 各コネクタに周辺機器を接続する場合は、コネクタの向きを確かめて、まっすぐ接続してください。

1. 吸気孔

   空気を取り込むための穴です。

吸気孔をふさがないでください。 内部に熱がこもり、火災の原因となることがあります。

2. 盗難防止用ロック取り付け穴

   市販の盗難防止用ケーブルを接続することができます。

3. USBコネクタ（）

   FDDユニット（USB）やUSB接続に対応したプリンタなど、USB規格の周辺機器を接続するためのコネクタです。
   USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。

• ハブなどを経由してUSB2.0に対応した機器を接続した場合、ハブの性能によって接続した機器の性能が低下することがあります。

4. モデムコネクタ（）（モデム搭載モデルのみ）

   モジュラーケーブルを接続するためのコネクタです。

• 内蔵モデムについては『内蔵モデムをお使いになる方へ』をご覧ください。

5. モバイルマルチベイ

   カスタムメイドの選択により、次のいずれかが取り付けられています。

   • 内蔵DVD-ROMドライブユニット
   • 内蔵DVD-ROM&CD-R/RWドライブユニット
   • 内蔵スーパーマルチドライブユニット
   • モバイルマルチベイ用カバー

   ユニットは交換することができます。
   「ハードウェア」−「モバイルマルチベイについて」

• モバイルマルチベイに何も取り付けていない状態では、本パソコンを使用しないでください。故障の原因となります。
