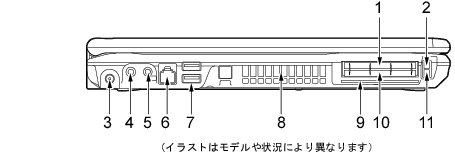

パソコン本体左側面

各番号をクリックすると説明箇所へジャンプします。
画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
重要
  • コネクタに周辺機器を接続する場合は、コネクタの向きを確認し、まっすぐ接続してください。
  1. ExpressCardスロット（画像）
    ExpressCardをセットするためのスロットです。
    「取り扱い」−「ExpressCardスロット」
  2. ExpressCard取り出しボタン
    ExpressCardを取り出すときに押します。
    「取り扱い」−「ExpressCardを取り出す」
  3. DC-INコネクタ（画像）
    パソコン本体に添付のACアダプタを接続するためのコネクタです。
  4. マイク・ラインイン兼用端子（画像）
    市販のマイクを接続することができます（外径3.5mmのミニプラグに対応）。
    ただし、市販されているマイクの一部の機種（ダイナミックマイクなど）には、使用できないものがあります。ご購入前に確認してください。
    また、設定を変更することにより、ラインイン端子として使用することもできます。
    「取り扱い」−「ヘッドホン・ラインアウト兼用端子／マイク・ラインイン兼用端子の機能を切り替える（Windows Vistaの場合）」
    「取り扱い」−「ヘッドホン・ラインアウト兼用端子／マイク・ラインイン兼用端子の機能を切り替える（Windows XPの場合）」
重要
  • マイク端子には、マイク以外のコネクタを接続しないでください。故障の原因となることがあります。
  1. ヘッドホン・ラインアウト兼用端子（画像）
    市販のヘッドホンを接続することができます（外径3.5mmのミニプラグに対応）。
    ただし、形状によっては取り付けられないものがあります。ご購入前に確認してください。
    また、設定を変更することにより、ラインアウト端子として使用することもできます。
    「取り扱い」−「ヘッドホン・ラインアウト兼用端子／マイク・ラインイン兼用端子の機能を切り替える（Windows Vistaの場合）」
    「取り扱い」−「ヘッドホン・ラインアウト兼用端子／マイク・ラインイン兼用端子の機能を切り替える（Windows XPの場合）」
注意
PLラベル
・ ヘッドホンやイヤホンをご使用になるときは、音量を上げすぎないでください。
耳を刺激するような大きな音量で聞くと、聴力に悪い影響を与える原因となることがあります。
PLラベル
・ 電源を入れたり切ったりする前には音量を最小にしておいてください。また、ヘッドホンやイヤホンをしたまま、電源を入れたり切ったりしないでください。
突然大きな音や刺激音が出て、聴力に悪い影響を与える原因となることがあります。
  1. モデムコネクタ（画像）（モデム搭載の場合のみ）
    モジュラーケーブルを接続するためのコネクタです。
POINT
  1. USBコネクタ（画像）
    FDDユニット（USB）やUSB接続に対応したプリンタなど、USB規格の周辺機器を接続するためのコネクタです。2ポートあります。
    USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。
重要
  • ハブなどを経由してUSB2.0に対応した機器を接続した場合、ハブの性能によって接続した機器の性能が低下することがあります。
  1. 排気孔
    パソコン本体内部の熱を外部に逃がすためのものです。
    パソコンの電源を入れると、内部のファンが数秒間回転します。
    また、パソコン本体内部の温度が高くなると内部のファンが回転し、熱が放出されます。このため、起動時や動作中にファンによる回転音が発生しますが、パソコンの放熱のためであり、異常ではありません。
注意
PLラベル
・ 排気孔をふさがないでください。
内部に熱がこもり、火災の原因となることがあります。
重要
  • 排気孔からは熱風が出ます。排気孔付近には手を触れないでください。
  • 排気孔の近くに物を置かないでください。排気孔からの熱で、排気孔の近くに置かれた物が熱くなることがあります。
  1. スマートカードスロット（画像）
    スマートカードをセットするためのスロットです。
POINT
  1. PCカードスロット（画像）
    PCカードをセットするためのスロットです。
    「取り扱い」−「PCカードスロット」
  2. PCカード取り出しボタン
    PCカードを取り出すときに押します。
    「取り扱い」−「PCカードを取り出す」
