ポートリプリケータ

重要
  • 本パソコンには、ポートリプリケータは添付されておりません。
    お使いになる場合は、別売のポートリプリケータをご購入ください。

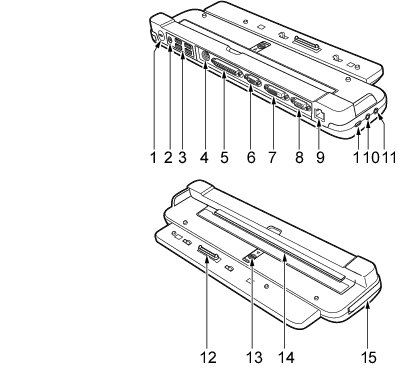

各番号をクリックすると説明箇所へジャンプします。
画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
重要
  • コネクタに周辺機器を接続する場合は、コネクタの向きを確認し、まっすぐ接続してください。
  • ポートリプリケータ接続時には、パソコン本体背面のコネクタはモデムコネクタ以外お使いになれません。
  1. 盗難防止用ロック取り付け穴
    市販の盗難防止用ケーブルを接続することができます。
重要
  • ポートリプリケータ背面の盗難防止用ロック取り付け穴に盗難防止用ケーブルを接続することで、ポートリプリケータ取り外しレバーを起こせなくなり、パソコン本体をポートリプリケータに固定することができます。
    盗難防止用ケーブルを接続した状態でパソコン本体の取り外しを行う場合は、ポートリプリケータ左側面の盗難防止用ロック取り付け穴をお使いください。
  1. DC-INコネクタ（画像）
    ポートリプリケータに添付のACアダプタを接続するためのコネクタです。
重要
  • ポートリプリケータのDC-INコネクタにはポートリプリケータに添付のACアダプタを接続してください。
  1. USBコネクタ（画像）
    FDDユニット（USB）やUSB接続に対応したプリンタなど、USB規格対応の機器を接続するためのコネクタです。
    4ポートあります。パソコン本体とあわせて8ポートお使いになれます。
    USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。
POINT
  • ハブなどを経由してUSB2.0に対応した機器を接続した場合、ハブの性能によって接続した機器の性能が低下することがあります。
  1. 拡張キーボード／マウスコネクタ
    PS/2マウスやPS/2キーボードを接続するためのコネクタです。
    「取り扱い」−「テンキーボード」
    「取り扱い」−「PS/2マウス」
  2. パラレルコネクタ（画像）
    プリンタなどを接続するためのコネクタです。
    「周辺機器の設置／設定／増設」−「プリンタ」
  3. シリアルコネクタ（画像）
    RS-232C準拠の機器を接続するためのコネクタです。
  4. 外部ディスプレイコネクタ（デジタル）
    H8250をお使いの場合に、DVI-Dに対応したデジタルディスプレイを接続するためのコネクタです。
    「取り扱い」−「表示装置の切り替え」
    「取り扱い」−「マルチモニタ機能」
重要
  • E8250の場合、外部ディスプレイコネクタ（デジタル）はお使いになれません。
POINT
  • 外部ディスプレイコネクタ（デジタル）に外部ディスプレイを接続し、著作権保護された映像を再生する場合は、HDCP（High-bandwidth Digital Content Protection）に対応したディスプレイをお使いください。
    また、DVDの再生にはHDCPに対応した「WinDVD」をお使いください。なお、別売またはカスタムメイドで選択したDVD-ROM&CD-R/RWドライブユニット、スーパーマルチドライブユニットに添付の「WinDVD」はHDCPに対応しています。
  • 外部ディスプレイコネクタ（デジタル）にキャップが取り付けられている場合は、外してお使いください。
  1. 外部ディスプレイコネクタ（アナログ）（画像）
    プロジェクタやアナログディスプレイなど、外部ディスプレイを接続するためのコネクタです。
    「取り扱い」−「表示装置の切り替え」
    「取り扱い」−「マルチモニタ機能」
  2. LANコネクタ（画像）
    LANケーブルを接続するためのコネクタです。
    「取り扱い」−「LAN（有線LAN）」
  3. ヘッドホン・ラインアウト兼用端子（画像）
    市販のヘッドホンを接続することができます（外径3.5mmのミニプラグに対応）。
    ただし、形状によっては取り付けられないものがあります。ご購入前に確認してください。
    また、設定を変更することにより、ラインアウト端子として使用することもできます。
    「取り扱い」−「ヘッドホン・ラインアウト兼用端子／マイク・ラインイン兼用端子の機能を切り替える（Windows Vistaの場合）」
    「取り扱い」−「ヘッドホン・ラインアウト兼用端子／マイク・ラインイン兼用端子の機能を切り替える（Windows XPの場合）」
注意
PLラベル
・ ヘッドホンやイヤホンをご使用になるときは、音量を上げすぎないでください。
耳を刺激するような大きな音量で聞くと、聴力に悪い影響を与える原因となることがあります。
PLラベル
・ 電源を入れたり切ったりする前には音量を最小にしておいてください。また、ヘッドホンやイヤホンをしたまま、電源を入れたり切ったりしないでください。
突然大きな音や刺激音が出て、聴力に悪い影響を与える原因となることがあります。
  1. マイク端子（画像）
    市販のマイクを接続し、音声（モノラル）を録音するための端子です（外径3.5mmのミニプラグに対応）。
    ただし、市販されているマイクの一部の機種（ダイナミックマイクなど）には、使用できないものがあります。ご購入前に確認してください。
重要
  • マイク端子には、マイク以外のコネクタを接続しないでください。故障の原因となることがあります。
  1. 接続コネクタ
    パソコン本体のポートリプリケータ接続コネクタに接続するためのコネクタです。
  2. ガイドプレートロック（本パソコンでは使用しません）
  3. ガイドプレート（本パソコンでは使用しません）
重要
  • 本パソコンでは、ガイドプレートロック、およびガイドプレートは使用しません。
    ポートリプリケータにパソコン本体を取り付けるときは、ガイドプレートが立ち上がっていないことを確認してください。ガイドプレートが立ち上がっている場合は、必ず手前に倒してからお使いください。
  1. ポートリプリケータ取り外しレバー
    ポートリプリケータをパソコン本体から取り外す場合にレバーを起こします。
    「周辺機器の設置／設定／増設」−「ポートリプリケータ」
