3 ポートリプリケータ

重要
  • カスタムメイドの選択により、ポートリプリケータ（専用品）が添付されています。
    なお、ポートリプリケータ（共通品）は添付されておりません。お使いになる場合は、別売のポートリプリケータ（共通品）をご購入ください。
  • ポートリプリケータをお使いになる場合は、必ずポートリプリケータのDC-INコネクタにポートリプリケータに添付のACアダプタを接続してください。
  • ポートリプリケータは、パソコン本体の状態にかかわらず取り付け／取り外しが行えます。
  • バッテリ運用時にはポートリプリケータはお使いになれません。
  • ポートリプリケータに接続されている周辺機器の中には、電源が入っている状態でポートリプリケータの取り付け／取り外しを行うと、動作が不安定になるものがあります。この場合はパソコン本体の電源を切ってから、ポートリプリケータの取り付け／取り外しをしてください。
  • ポートリプリケータ接続時には、次のインターフェースはお使いになれません。
    • ポートリプリケータ（共通品）の場合
      パソコン本体背面のLAN コネクタ、USB コネクタ、赤外線通信ポート、パソコン本体右側面の外部ディスプレイコネクタ、およびパソコン本体左側面のDC-INコネクタ
    • ポートリプリケータ（専用品）の場合
      パソコン本体背面のLAN コネクタ、USB コネクタ、パソコン本体右側面の外部ディスプレイコネクタ、およびパソコン本体左側面のDC-INコネクタ
  • ポートリプリケータ（共通品）をお使いの場合、ポートリプリケータ背面の盗難防止用ロック取り付け穴に盗難防止用ケーブルを接続することで、ポートリプリケータ取り外しレバーを起こせなくなり、パソコン本体をポートリプリケータに固定することができます。
    盗難防止用ケーブルを接続した状態でパソコン本体の取り外しを行う場合は、ポートリプリケータ左側面の盗難防止用ロック取り付け穴をお使いください。

ポートリプリケータを取り付ける

注意
PLラベル
・ パソコン本体にポートリプリケータを取り付ける場合は、指をはさまないように注意してください。
けがの原因となることがあります。
重要
  • ポートリプリケータ接続時には、必ずパソコン本体のコネクタから、すべてのケーブルと周辺機器を取り外してください。破損するおそれがあります。

■ ポートリプリケータ（専用品）の場合

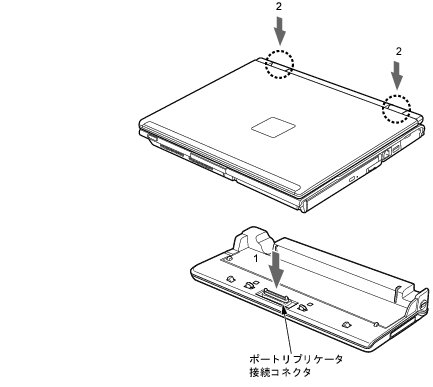

  1. パソコン本体下面にポートリプリケータを取り付けます。
    コネクタの位置を合わせてパソコン本体を水平に下ろし（1）、パソコン本体上面の奥側を軽く押さえて（2）、ポートリプリケータにしっかりと取り付けます。
画像

■ ポートリプリケータ（共通品）の場合

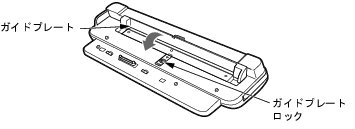

  1. ガイドプレートが立ち上がっていないことを確認します。
POINT
  • ガイドプレートが立ち上がっている場合は、ガイドプレートを手前に倒しカチッとロックしてください。
    画像
  1. パソコン本体下面にポートリプリケータを取り付けます。
    ポートリプリケータの左側のガイド（1）にパソコン本体の左側の奥の角（2）が合うように水平に下ろすと、パソコン本体とポートリプリケータの接続コネクタの位置が合います（3）。パソコン本体上面の奥側を軽く押さえて（4）、ポートリプリケータにしっかりと取り付けます。
画像
重要
  • ポートリプリケータに周辺機器を取り付け／取り外しを行う場合は、必ずパソコン本体の電源を切り、ACアダプタを取り外してください。
  • ポートリプリケータを取り付ける場合、パソコン本体上面の奥側を軽く押さえてください。強く押さえると、液晶ディスプレイが割れるおそれがあります。
  • 本パソコンを持ち運ぶ場合は、ポートリプリケータを必ず取り外してください。ポートリプリケータを接続した状態で本パソコンを持ち運ぶと、パソコン本体およびポートリプリケータのコネクタが破損するおそれがあります。
