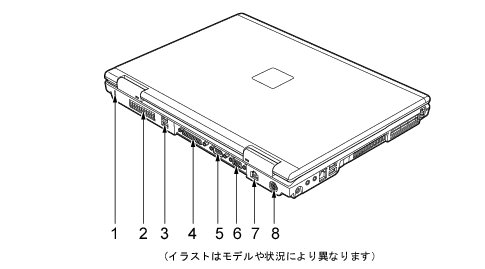

パソコン本体背面

各番号をクリックすると説明箇所へジャンプします。
画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
重要
  • コネクタに周辺機器を接続する場合は、コネクタの向きを確認し、まっすぐ接続してください。
  1. 盗難防止用ロック取り付け穴
    市販の盗難防止用ケーブルを接続することができます。
  2. 吸気孔
    空気を取り込むための穴です。
注意
PLラベル
・ 吸気孔をふさがないでください。
内部に熱がこもり、火災の原因となることがあります。
  1. USBコネクタ（画像）
    FDDユニット（USB）やUSB接続に対応したプリンタなど、USB規格の周辺機器を接続するためのコネクタです。2ポートあります。
    USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。
POINT
  • ハブなどを経由してUSB2.0に対応した機器を接続した場合、ハブの性能によって接続した機器の性能が低下することがあります。
  1. パラレルコネクタ（画像）
    プリンタなどを接続するためのコネクタです。
    「周辺機器の設置／設定／増設」−「プリンタ」
  2. シリアルコネクタ（画像）
    RS-232C準拠の機器を接続するためのコネクタです。
  3. 外部ディスプレイコネクタ（アナログ）（画像）
    プロジェクタやアナログディスプレイなど、外部ディスプレイを接続するためのコネクタです。
    「取り扱い」−「表示装置の切り替え」
    「取り扱い」−「マルチモニタ機能」
  4. LANコネクタ（画像）
    LANケーブルを接続するためのコネクタです。
    「取り扱い」−「LAN（有線LAN）」
  5. ビデオ出力（Sビデオ）端子（画像）（H8260の場合のみ）
    テレビにパソコンの映像を表示するための端子です。市販のケーブルを使って、テレビのS映像入力端子と接続します。
    「取り扱い」−「表示装置の切り替え」
    「取り扱い」−「マルチモニタ機能」
