3 ポートリプリケータ

H8260の場合、別売のポートリプリケータをお使いになることができます。

重要
  • E8260では、ポートリプリケータは使用できません。
  • ポートリプリケータをお使いになる場合は、必ずポートリプリケータのDC-INコネクタにACアダプタを接続してください。
  • ポートリプリケータの取り付け／取り外しは、電源を切ってから行うようにしてください。
  • バッテリ運用時にはポートリプリケータはお使いになれません。
  • ポートリプリケータのDC-INコネクタにACアダプタを接続すると、パソコン本体はACアダプタ運用時と同じ状態になり、バッテリを充電することもできます。
  • ポートリプリケータ接続時には、パソコン本体背面のコネクタはお使いになれません。
  • ポートリプリケータ背面の盗難防止用ロック取り付け穴に盗難防止用ケーブルを接続することで、ポートリプリケータ取り外しレバーを起こせなくなり、パソコン本体をポートリプリケータに固定することができます。
    盗難防止用ケーブルを接続した状態でパソコン本体の取り外しを行う場合は、ポートリプリケータ左側面の盗難防止用ロック取り付け穴をお使いください。

ポートリプリケータを取り付ける

注意
PLラベル
・ パソコン本体にポートリプリケータを取り付ける場合は、指をはさまないように注意してください。
けがの原因となることがあります。
重要
  • ポートリプリケータ接続時には、必ずパソコン本体のコネクタから、すべてのケーブルと周辺機器を取り外してください。破損するおそれがあります。

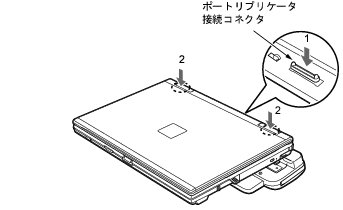

  1. パソコン本体下面にポートリプリケータを取り付けます。
    パソコン本体のポートリプリケータ接続コネクタ（→ 関連項目へ）とポートリプリケータ接続コネクタ（1）の互いの位置を合わせて、パソコン本体を水平に下ろします。パソコン本体上面の奥側を軽く押さえて（2）、ポートリプリケータにしっかりと取り付けます。
画像
重要
  • ポートリプリケータに周辺機器を取り付け／取り外しを行う場合は、必ずパソコン本体の電源を切り、ACアダプタを取り外してください。
  • ポートリプリケータを取り付ける場合、パソコン本体上面の奥側を軽く押さえてください。強く押さえると、液晶ディスプレイが割れるおそれがあります。
  • 本パソコンを持ち運ぶ場合は、ポートリプリケータを必ず取り外してください。ポートリプリケータを接続した状態で本パソコンを持ち運ぶと、パソコン本体およびポートリプリケータのコネクタが破損するおそれがあります。
