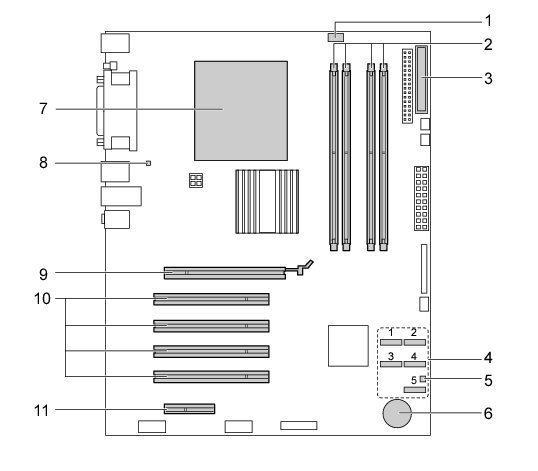

各番号をクリックすると説明箇所へジャンプします。

1. CPU FANコネクタ
2. メモリスロット

   メモリを取り付けます。
   図中左から、DIMM1、DIMM2、DIMM3、DIMM4の順に並んでいます。
   「周辺機器の設置／設定／増設」−「メモリを取り付ける」

3. フロッピーコネクタ

   フロッピーディスクドライブが接続されているケーブルが接続されています。

4. Serial ATAコネクタ

   Serial ATAインターフェースのハードディスクを接続するケーブルを接続することができます。
   Serial ATAコネクタ1に標準のハードディスク（Serial ATA HDD）が接続されているケーブルが接続されています。
   Serial ATAコネクタ2にCD/DVDドライブが接続されているケーブルが接続されています。
   「周辺機器の設置／設定／増設」−「周辺機器を取り付ける前に」

5. 温度センサー（FRONT）
6. 内蔵バッテリ

   本パソコンの時計機能の設定とBIOSで設定したセットアップ設定値を保存するためのバッテリです。標準の使用状態（1日8時間）で約5年間お使いになれます。

7. CPU（ヒートシンクの下にあります）
8. 温度センサー（REAR）
9. PCI Express x16 Graphicsコネクタ

   グラフィックスカードが取り付けられています。

10. PCIスロット

    PCIカードを取り付けます。図中上から、PCI スロット1〜4の順に並んでいます。

11. PCI Express x4コネクタ

    PCI Express x4規格のカードを取り付けます。
