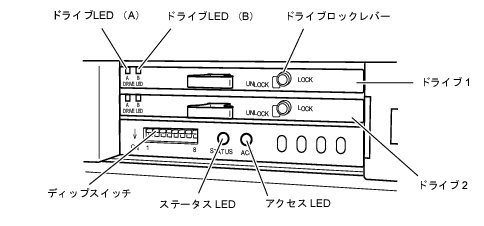

名称	機能
ドライブLED A （オレンジ）（ドライブ1、2）	ドライブ故障時に点灯します。ミラーディスクユニットのステータス情報を表示します。
ドライブLED B （緑）（ドライブ1、2）	ドライブへのアクセス時に点灯します。
ドライブロックレバー	ドライブの取り付け、取り外しに用います。
ディップスイッチ	ミラーディスクユニットの設定を行います。
ステータスLED（オレンジ）	ダウンロード・モード時に点灯します。システム停止状態時には点滅します。
アクセスLED（緑）	ドライブへのアクセス時に点灯します。

各ランプは次の状態を示しています。

動作モード	ステータス／アクセス	LED ドライブLED (A,B)
スタートアップ時	アクセス（緑）LED 点灯	B（緑）LED 点灯
正常動作時	アクセス時にアクセス（緑）LED 点灯	B（緑）LED 点灯
データ再構築中	アクセス時にアクセス（緑）LED 点灯	コピー先：A（オレンジ） LED点滅アクセス時にB（緑）LED 点灯
デグレート・モード片側ドライブのみで動作時	アクセス時にアクセス（緑）LED 点灯	故障ドライブ：A（オレンジ） LED 点灯
システム停止状態ドライブ2 台とも停止中	ステータス（オレンジ）LED 点滅	消灯
システム停止状態ドライブは起動しているが、構成情報不適合	ステータス（オレンジ）LED 点滅	B（緑）LED 点灯



	ドライブLED （A）がオレンジに点灯している場合、故障したドライブを早急に交換してください。1台が故障した状態で使い続け、もう1台にも障害が発生すると、ドライブ上のデータが失われます。
