ディップスイッチの設定

設定スイッチの設定を変更するときは、パソコン本体の電源を切ってから行ってください。

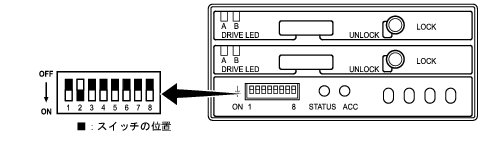

ご購入時の設定は次のとおりです。

設定スイッチのオン、オフを切り替えることにより、次の設定ができます。ご購入時の各スイッチの設定内容は次のとおりです。

SW No.	機能説明	ON	OFF
SW 1	モード選択	F/W ダウンロード	標準（ご購入時）
SW 2	エラースキップリビルド	有効（ご購入時）	無効
SW 3	リビルド優先度	High	標準（ご購入時）
SW 4	ブザー	無効	有効（ご購入時）
SW 5	自動リビルド	無効	有効（ご購入時）
SW 6	構成情報初期化	有効	無効（ご購入時）
SW 7		予約（ONに変更しないでください）	予約（ご購入時）
SW 8		予約（ONに変更しないでください）	予約（ご購入時）

■ ディップスイッチの設定

□ モード選択

ミラーディスクユニットの動作モードを指定します。

SW 1	動作内容
OFF（ご購入時）	標準ミラーリング(RAID1)で動作します。
ON	F/W ダウンロードファームウェアのアップデート専用モードで動作します。通常は設定しないでください。

□ エラー・スキップ・リビルド

ミラーディスクユニットが再構築処理中に、コピー元であるメインドライブにリードエラーが発生した場合、リードエラーの発生するセクタのみをスキップし、再構築処理を進めるエラー・スキップ・リビルド機能を有効にするかどうかを設定します。

SW 2	設定
OFF	エラー・スキップ・リビルド無効再構築時にエラースキップを行いません。再構築処理中にエラーが発生した場合、リビルド処理が中止され、再構築先のドライブが切り離され、デグレード・モードになります。
ON（ご購入時）	エラー・スキップ・リビルド有効本機能を有効にした状態で再構築処理を実行すると、読み取り不能なセクタのみスキップして再構築処理を完了します。スキップされたセクタでは、コピー元とコピー先のデータが異なります。ミラーディスク監視モニタの動作時に、「一部セクターの再構築エラー」と表示されますので、必要なデータをバックアップしてから、リカバリを行ってください。

SW 2

設定

OFF

エラー・スキップ・リビルド無効
再構築時にエラースキップを行いません。再構築処理中にエラーが発生した場合、リビルド処理が中止され、再構築先のドライブが切り離され、デグレード・モードになります。

ON（ご購入時）

エラー・スキップ・リビルド有効
本機能を有効にした状態で再構築処理を実行すると、読み取り不能なセクタのみスキップして再構築処理を完了します。スキップされたセクタでは、コピー元とコピー先のデータが異なります。ミラーディスク監視モニタの動作時に、「一部セクターの再構築エラー」と表示されますので、必要なデータをバックアップしてから、リカバリを行ってください。

□ リビルド優先度

ミラーディスクユニットの再構築処理の優先度を設定します。

SW 3	設定
OFF（ご購入時）	リビルド優先度標準ホストからのコマンド処理を優先して行います。メインボード間の通信のパフォーマンスにはほとんど影響を与えません。
ON	リビルド優先度High 再構築処理を優先して行います。メインボード間の通信のパフォーマンスに影響を与える場合がありますが、再構築は早く完了することができます。

□ ブザー

ミラーディスクユニットのブザー機能を有効にするかどうか、設定します。

SW 4	設定
OFF（ご購入時）	ブザー有効ミラーディスクユニットは動作中に障害が発生したときなどに、カード上のブザーから警告音を鳴らします。警告音の種類と意味は次の図のようになります。
ON	ブザー無効ミラーディスクユニットはブザーが無効の状態です。平常時には鳴りません。

ブザーは次の間隔で鳴ります。

ドライブ1に故障が発生した場合

ドライブ2に故障が発生した場合

ドライブ1、2ともに故障が発生した場合（正しく認識できない場合、システム停止状態の場合）
