1 各部の名称と働き

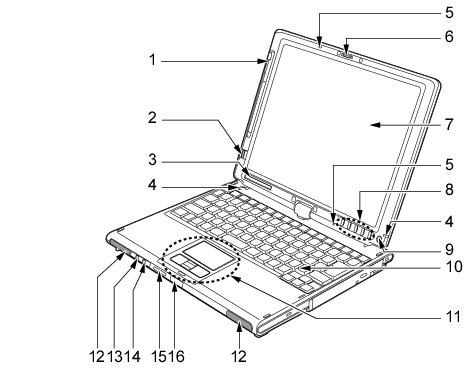

パソコン本体前面

各番号をクリックすると説明箇所へジャンプします。
画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
  1. ペン
    タブレットを操作するペンが収納されています。
    「取り扱い」−「タブレット」
  1. 指紋センサー
    指紋を識別してユーザー認証を行うことができます。
    「セキュリティ」−「指紋センサー」
  2. 状態表示LCD
    本パソコンの状態が表示されます。
    「状態表示LCD」
  1. 状態表示LED
    本パソコンの状態が表示されます。
    「状態表示LED」
  1. 内蔵マイク
    音声を録音できます。
POINT
  • マイクとスピーカーを同時に使用するソフトウェアをお使いの場合、ハウリングが起きることがあります。このようなときは、音量を調整するか、市販のヘッドホンや外付けマイクをお使いください。また、マイクを使用していないときは、マイクを「ミュート」（消音）にしてください。「ミュート」にする方法については、「取り扱い」−「音量（Windows Vistaの場合）」または「取り扱い」−「音量（Windows XPの場合）」をご覧ください。
  • 内蔵マイクから録音する場合、音源との距離や方向によっては、音がひろいにくい場合があります。クリアな音声で録音したい場合には、外付けマイクを使用されることをお勧めします。
  1. ラッチ
    液晶ディスプレイが不用意に開かないようにロックします。
  1. 液晶ディスプレイ
    本パソコンの画面を表示します。
    液晶ディスプレイを回転させると、タブレットモードとしてお使いになれます。
    「取り扱い」−「液晶ディスプレイの回転」
POINT
  • 液晶ディスプレイの特性について
    以下は液晶ディスプレイの特性です。これらは故障ではありませんので、あらかじめご了承ください。
    • 液晶ディスプレイは非常に精度の高い技術で作られておりますが、画面の一部に点灯しないドットや、常時点灯するドットが存在する場合があります（有効ドット数の割合は99.99%以上です。有効ドット数の割合とは「対応するディスプレイの表示しうる全ドット数のうち、表示可能なドット数の割合」を示しています）。
    • 本パソコンで使用している液晶ディスプレイは、製造工程により、各製品で色合いが異なる場合があります。また、温度変化などで多少の色むらが発生する場合があります。
    • 長時間同じ表示を続けると残像となることがあります。残像は、しばらく経つと消えます。この現象を防ぐためには、省電力機能を使用してディスプレイの電源を切るか、スクリーンセーバーの使用をお勧めします。省電力機能などを利用して、自動的にディスプレイの電源を切る設定は、「電源オプション」ウィンドウ左の「ディスプレイの電源を切る時間の設定」（Windows Vista）、「電源オプションのプロパティ」ウィンドウ（Windows XP）から行えます。また、スクリーンセーバーの設定については、Windowsのヘルプをご覧ください。
    • 表示する条件によってはムラおよび微少な斑点が目立つことがあります。
  1. タブレットボタン／セキュリティボタン
    ボタンを押すだけで、ソフトウェアの起動などを行うことができます。また、添付のソフトウェア「セキュリティボタン」をインストールするとセキュリティボタン機能を使用することができます。
    「ソフトウェア」−「ソフトウェア一覧」
    添付のソフトウェア「セキュリティボタン」でパスワードを設定することにより、ユーザ認証を行うことができます。
    「セキュリティボタン」
  1. 電源ボタン（画像）
    パソコン本体の電源を入れたり、スリープ（Windows Vista）、スタンバイ（Windows XP）およびレジュームさせるためのボタンです。
POINT
  • 電源ボタンを4秒以上押さないでください。
    電源ボタンを4秒以上押し続けると、パソコンの電源が切れてしまいます。
  1. キーボード
    文字を入力したり、パソコン本体に命令を与えます。
    「取り扱い」−「キーボード」
  1. フラットポイント
    マウスポインタを操作します。
    中央のスクロールボタンを押すと、画面が上下にスクロールします。
    「取り扱い」−「ポインティングデバイス」
  1. スピーカー
    本パソコンの音声が出力されます。
    「取り扱い」−「音量（Windows Vistaの場合）」
    「取り扱い」−「音量（Windows XPの場合）」
重要
  • 音量は、スピーカーから聞こえる音がひずまない範囲に設定や調整をしてください。スピーカーが故障する原因となります。
  1. ヘッドホン端子（画像）
    市販のヘッドホンを接続することができます（外径3.5mmのミニプラグに対応）。ただし、形状によっては取り付けられないものがあります。ご購入前に確認してください。
注意
PLラベル
・ ヘッドホンやイヤホンをご使用になるときは、音量を上げすぎないでください。
耳を刺激するような大きな音量で聞くと、聴力に悪い影響を与える原因となることがあります。
PLラベル
・ 電源を入れたり切ったりする前には音量を最小にしておいてください。また、ヘッドホンやイヤホンをしたまま、電源を入れたり切ったりしないでください。
突然大きな音や刺激音が出て、聴力に悪い影響を与える原因となることがあります。
  1. マイク端子（画像）
    市販のマイクを接続することができます（外径3.5mmのミニプラグに対応）。ただし、市販されているマイクの一部の機種（ダイナミックマイクなど）には、使用できないものがあります。ご購入前に確認してください。
重要
  • マイク端子には、マイク以外のコネクタを接続しないでください。故障の原因となることがあります。
  1. SDメモリーカード／メモリースティックスロット
    SDメモリーカード、またはメモリースティックをセットするためのスロットです。
    「取り扱い」−「メモリーカードをセットする」
  1. リリースボタン
    液晶ディスプレイを開くときに、押してロックを外します。
