パソコン本体右側面

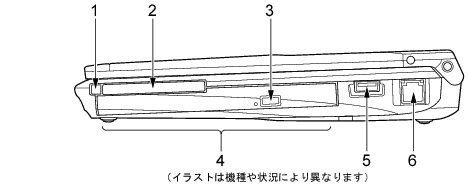

■ 番号をクリックすると説明箇所へジャンプします。光学ドライブ搭載モデル

画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ

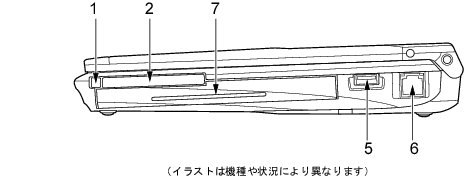

■ 光学ドライブ非搭載（軽量）モデル

画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
重要
  • コネクタに周辺機器を接続する場合は、コネクタの向きを確認し、まっすぐ接続してください。
  1. PCカード取り出しボタン
    PCカードを取り出すときに押します。
    「取り扱い」−「PCカードを取り出す」
  2. PCカードスロット（画像）
    PCカードをセットします。
    「取り扱い」−「PCカードスロット」
  3. CD/DVD取り出しボタン
    CD/DVDドライブにディスクをセットしたり、取り出したりするときに押します。
  4. スーパーマルチドライブ
    CDやDVDのデータの読み出しや書き込みをしたり、音楽CDやDVD-VIDEOの再生をしたりできます。
    「周辺機器の設置／設定／増設」−「CD／DVD」
  5. USBコネクタ（画像）
    FDDユニット（USB）やUSB接続に対応したプリンタなど、USB規格の周辺機器を接続します。
    USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。
POINT
  • ハブなどを経由してUSB2.0に対応した機器を接続した場合、経由させる機器の性能によっては、接続した機器の性能が低下することがあります。
  1. モデムコネクタ（画像）（モデム搭載機種のみ）
    モジュラーケーブルを接続します。
    「取り扱い」−「内蔵モデム」
POINT
  1. スマートカード（ホルダー内蔵型）（画像）
    スマートカードをセットします。
    「セキュリティ」−「スマートカードリーダ／ライタ」
