ポートリプリケータ

カスタムメイドの選択により、ポートリプリケータが添付されています。

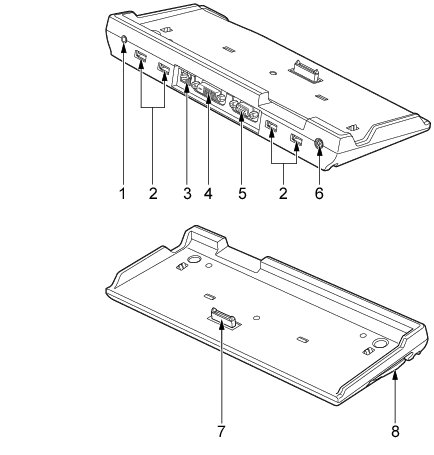

番号をクリックすると説明箇所へジャンプします。

画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
重要
  • 各コネクタに周辺機器を接続する場合は、周辺機器とポートリプリケータの、それぞれのコネクタの向きを確認し、まっすぐ接続してください。
  • パソコンにポートリプリケータを接続した時は、パソコン本体左側面のDC-INコネクタ、LANコネクタ、外部ディスプレイコネクタは使用できません。
  1. ヘッドホン・ラインアウト兼用端子（画像）
    市販のヘッドホンを接続します（外径3.5mmのミニプラグ）。
    ただし、形状によっては取り付けられないものがあります。ご購入前に確認してください。
    また、設定を変更することにより、ラインアウト端子として使用することもできます。
注意
PLラベル
・ ヘッドホンやイヤホンをご使用になるときは、音量を上げすぎないでください。
耳を刺激するような大きな音量で聞くと、聴力に悪い影響を与える原因となることがあります。
PLラベル
・ 電源を入れたり切ったりする前には音量を最小にしておいてください。また、ヘッドホンやイヤホンをしたまま、電源を入れたり切ったりしないでください。
突然大きな音や刺激音が出て、聴力に悪い影響を与える原因となることがあります。
  1. USBコネクタ（画像）
    FDDユニット（USB）やUSB接続に対応したプリンタなど、USB規格対応の機器を接続します。
    USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。
POINT
  • ハブなどを経由してUSB2.0に対応した機器を接続した場合、経由させる機器の性能によっては、接続した機器の性能が低下することがあります。
  1. LANコネクタ（画像）
    LANケーブルを接続します。
    「取り扱い」−「LAN（有線LAN）」
  2. 外部ディスプレイコネクタ（デジタル）（画像）
    DVI-Dに対応したデジタルディスプレイを接続します。
    「取り扱い」−「表示可能なディスプレイの組み合わせ」
    「取り扱い」−「マルチモニタ機能」
  3. 外部ディスプレイコネクタ（アナログ）（画像）
    プロジェクタやアナログディスプレイなど、外部ディスプレイを接続します。
    「取り扱い」−「表示可能なディスプレイの組み合わせ」
    「取り扱い」−「マルチモニタ機能」
  4. DC-INコネクタ（画像）
    ポートリプリケータに添付のACアダプタを接続します。
重要
  • ポートリプリケータのDC-INコネクタにはポートリプリケータに添付のACアダプタを接続してください。
  1. 本体接続コネクタ
    パソコン本体下面にあるポートリプリケータ接続コネクタを接続します。
    パソコンとポートリプリケータを接続するためのコネクタです。
  2. ポートリプリケータ取り外しレバー（画像）
    ポートリプリケータをパソコン本体から取り外す場合にレバーを起こします。
    「周辺機器の設置／設定／増設」−「ポートリプリケータ」
