ドッキングステーション

本パソコンには、ドッキングステーションは添付されておりません。
お使いになる場合は、別売のドッキングステーションをご購入ください。

番号をクリックすると説明箇所へジャンプします。

画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
重要
  • 各コネクタに周辺機器を接続する場合は、周辺機器とドッキングステーションの、それぞれのコネクタの向きを確認し、まっすぐ接続してください。
  • パソコンにドッキングステーションを接続した時は、パソコン本体のACアダプタ、LANコネクタ、外部ディスプレイコネクタは使用できません。

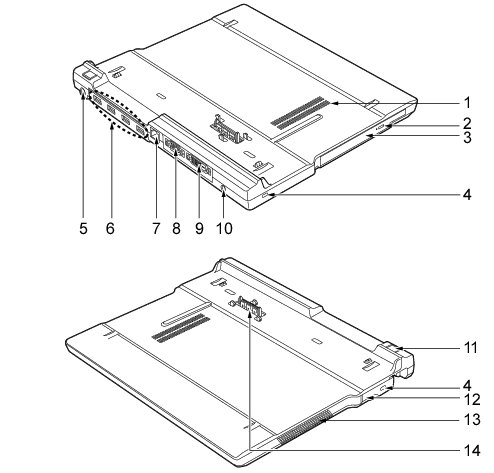

  1. 吸気孔
    冷却用の空気を取り込むための穴です。
注意
PLラベル
・ 吸気孔をふさがないでください。
内部に熱がこもり、火災の原因となることがあります。
  1. CD/DVD取り出しボタン
    スーパーマルチドライブにディスクをセットするときや取り出すときに押します。
  1. スーパーマルチドライブ
    CDやDVDの読み出しや書き込みをしたり、音楽CDやDVD-Videoの再生をしたりできます。
    「周辺機器の設置／設定／増設」−「CD／DVD」
  1. 盗難防止用ロック取り付け穴（画像）
    市販の盗難防止用ケーブルを取り付けます。
    「セキュリティ」−「パソコン本体の施錠方法」
  1. DC-INコネクタ（画像）
    添付のACアダプタを接続します。
  1. USBコネクタ（画像）
    USB接続に対応したプリンタなど、USB規格の周辺機器を接続します。
    USB2.0に準拠しているため、USB1.1およびUSB2.0に対応した機器が接続できます。
POINT
  • ハブなどを経由してUSB2.0に対応した機器を接続した場合、経由させる機器の性能によっては、接続した機器の性能が低下することがあります。
  1. LANコネクタ（画像）
    LANケーブルを接続します。
    「取り扱い」−「LAN（有線LAN）」
  1. 外部ディスプレイコネクタ（アナログ）（画像）
    アナログディスプレイなど、外部ディスプレイを接続します。
    「取り扱い」−「表示可能なディスプレイの組み合わせ」
    「取り扱い」−「マルチモニタ機能」
  1. 外部ディスプレイコネクタ（デジタル）（画像）
    DVI-Dに対応したデジタルディスプレイを接続します。
    「取り扱い」−「表示可能なディスプレイの組み合わせ」
    「取り扱い」−「マルチモニタ機能」
  1. ヘッドホン端子（画像）
    市販のヘッドホン端子を接続します（外径3.5mmのミニプラグ）。ただし、形状によっては取り付けられないものがあります。ご購入前に確認してください。
  1. 電源ボタン（画像）
    パソコン本体の電源を入れたり、省電力状態にしたり、省電力状態から復帰させたりするためのボタンです。
  1. ドッキングステーション取り外しレバー
    ドッキングステーションをパソコン本体から取り外す場合に使用します。
  1. 排気孔
    ドッキングステーション内部の熱を外部に逃がすためのものです。
    ドッキングステーション内部の温度が高くなると内部のファンが回転し、熱が放出されます。
    このため、起動時や動作中にファンによる回転音が発生しますが、ドッキングステーションの放熱のためであり、異常ではありません。
注意
PLラベル
・ 排気孔をふさがないでください。
内部に熱がこもり、火災の原因となることがあります。
重要
  • 排気孔からは熱風が出ます。排気孔付近には手を触れないでください。
  • 排気孔の近くに物を置かないでください。排気孔からの熱で、排気孔の近くに置かれた物が熱くなることがあります。
  1. 本体接続コネクタ
    パソコン本体下面にあるドッキングステーション接続コネクタを接続します。
    パソコンとドッキングステーションを接続するためのコネクタです。
