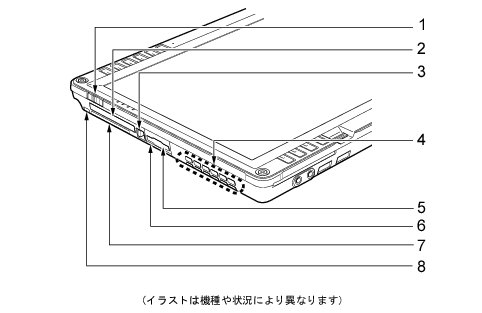

パソコン本体上側面

番号をクリックすると説明箇所へジャンプします。
画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
重要
  • コネクタに周辺機器を接続する場合は、コネクタの向きを確認し、まっすぐ接続してください。
  1. 電源スイッチ（画像）
    パソコン本体の電源を入れたり、省電力状態にしたり、省電力状態から復帰させたりするためのスイッチです。
POINT
  • 強制終了をするとき以外は、電源スイッチを4秒以上スライドさないでください。
    電源スイッチを4秒以上スライドさせると、パソコンの電源が切れてしまいます。
  1. PCカードスロット（画像）
    PCカードをセットします。
    「取り扱い」−「PCカードスロット」
  2. PCカード取り出しボタン
    PCカードを取り出すときに押します。
    「取り扱い」−「PCカードを取り出す」
  3. 排気孔
    パソコン本体内部の熱を外部に逃がすためのものです。
    本パソコンの電源を入れると、内部のファンが数秒間回転します。
    また、パソコン本体内部の温度が高くなると内部のファンが回転し、熱が放出されます。
    このため、起動時や動作中にファンによる回転音が発生しますが、パソコン本体の放熱のためであり、異常ではありません。
注意
PLラベル
・ 排気孔をふさがないでください。
内部に熱がこもり、火災の原因となることがあります。
重要
  • 排気孔からは熱風が出ます。排気孔付近には手を触れないでください。
  • 排気孔の近くに物を置かないでください。排気孔からの熱で、排気孔の近くに置かれた物が熱くなることがあります。
  1. SDメモリーカード／メモリースティックスロット
    SDメモリーカードやメモリースティックをセットします。
    「取り扱い」−「SDメモリーカード／メモリースティックスロット」
  1. 赤外線通信ポート
    赤外線通信を行うためのインターフェースです。
POINT
  • 赤外線通信ポートは、「ワイヤレスリンク」にてお使いになれます。
  • 赤外線通信をしているときは、赤外線通信ポートにACアダプタや外部ディスプレイを近づけないでください。ノイズによる誤動作の原因となります。
  • 赤外線通信は、プラズマディスプレイやプラズマカラーテレビの側では行わないでください。本パソコンが正常に動作しない場合があります。
  1. スマートカードスロット（画像）（搭載機種のみ）
    スマートカードをセットします。
    「セキュリティ」−「スマートカードリーダ／ライタ」
  2. ペンひも取り付け用穴
    ペンひもを本体に取りつけるための穴です。
