番号をクリックすると説明箇所へジャンプします。

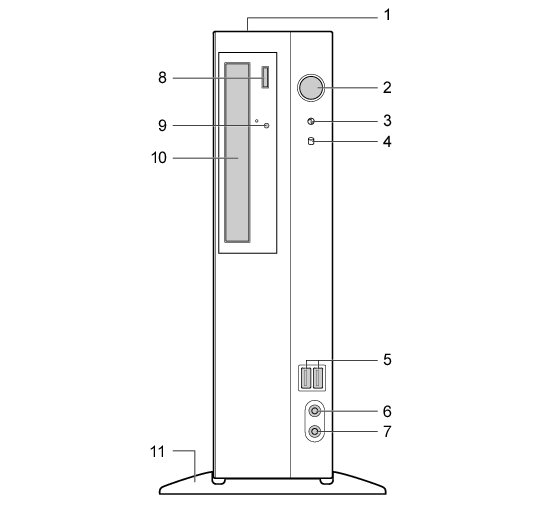

● カスタムメイドでCD/DVDドライブ（厚型）を選択した場合

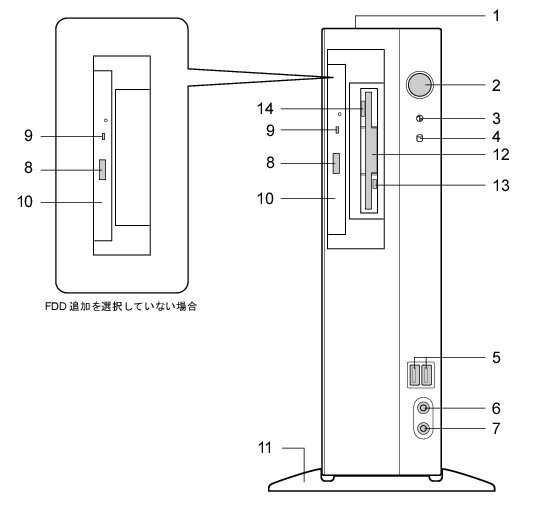

● カスタムメイドでCD/DVDドライブ（薄型）を選択した場合

1. 通風孔

   パソコン本体内部に空気を取り込むことで、パソコン本体内部の熱を逃すための開孔部です。物を載せるなどしてふさがないようにご注意ください。横置きにする場合は、通風孔のある面を、壁などから15cm以上離して設置してください。

2. 電源ボタン（）

   次の場合に押します。

   • パソコン本体の電源を入れるとき
   • 省電力状態（スリープまたはスタンバイ）に移行したり、省電力状態から復帰（レジューム）するとき

     ご購入時の状態では、スリープやスタンバイには移行できません。必要に応じて「電源オプション」ウィンドウまたは「電源オプションのプロパティ」ウィンドウで設定を変更してください。
     「取り扱い」−「スリープ／休止状態（Windows Vistaの場合）」
     「取り扱い」−「スタンバイ／休止状態（Windows XPの場合）」

3. 電源ランプ（）

   本パソコンの電源が入っているときに緑色に点灯します。省電力状態（スリープまたはスタンバイ）に移行しているときはオレンジ色に点灯します。

4. ディスクアクセスランプ（）

   ハードディスクにデータを書き込んだり、ハードディスクからデータを読み出したりしているときに点灯します。また、CD/DVDドライブによっては、CDやDVDにアクセスしているときに点灯する場合があります。

5. USBコネクタ（）

   USB規格の周辺機器を接続します。USB2.0に準拠しています。

6. マイク端子（）

   市販のマイクを接続します（外径3.5mmのミニプラグ）。

7. ヘッドホン端子（）

   市販のヘッドホンを接続します（外径3.5mmのミニプラグ）。
   ヘッドホンを接続している間は、パソコン本体のラインアウト端子からは、音が出ません。

8. CD/DVD取り出しボタン

   カスタムメイドでCD/DVDドライブを選択した場合、CD/DVDドライブにCDやDVDをセットするときや取り出すときに押します。パソコン本体の電源が入っているときに使えます。

9. CDアクセスランプ

   カスタムメイドでCD/DVDドライブを選択した場合、CDやDVDにデータを書き込んだり、CDやDVDからデータを読み出したりしているときに点灯します。

10. CD/DVDドライブ

    カスタムメイドでCD/DVDドライブを選択した場合、CDやDVDをセットします。

    カスタムメイドの選択によって、次のいずれかのドライブが取り付けられています。

    • DVD-ROMドライブ
    • DVD-ROM&CD-R/RWドライブ
    • スーパーマルチドライブ

    「取り扱い」−「CD／DVD」

11. フット

    本パソコンをお使いになるときに取り付ける台座です。取り付け方法については、『取扱説明書』をご覧ください。

12. フロッピーディスクドライブ

    カスタムメイドで内蔵FDD追加を選択した場合、フロッピーディスクをセットします。
    「取り扱い」−「フロッピーディスク」

13. フロッピーディスクアクセスランプ

    カスタムメイドで内蔵FDD追加を選択した場合、フロッピーディスクにデータを書き込んだり、フロッピーディスクからデータを読み出したりしているときに点灯します。

14. フロッピーディスク取り出しボタン

    カスタムメイドで内蔵FDD追加を選択した場合、フロッピーディスクを取り出すときに押します。
    フロッピーディスクアクセスランプが点灯しているときは、押さないでください。
