1 各部の名称と働き

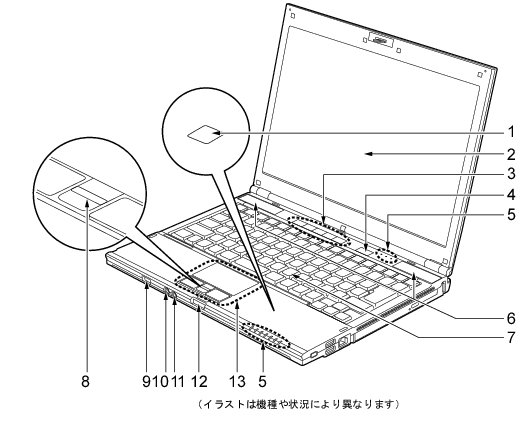

パソコン本体前面

番号をクリックすると説明箇所へジャンプします。

画像 リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ リンク先へ
  1. FeliCaポート（搭載機種のみ）
    「FeliCa対応カード」や「FeliCa対応携帯電話」を利用する場合、ここにタッチします。
    「セキュリティ」−「FeliCaポート」
  2. 液晶ディスプレイ
POINT
  • 液晶ディスプレイの特性について
    以下は液晶ディスプレイの特性です。これらは故障ではありませんので、あらかじめご了承ください。
    • 液晶ディスプレイは非常に精度の高い技術で作られておりますが、画面の一部に点灯しないドットや、常時点灯するドットが存在する場合があります（有効ドット数の割合は99.99%以上です。有効ドット数の割合とは「対応するディスプレイの表示しうる全ドット数のうち、表示可能なドット数の割合」を示しています）。
    • 本パソコンで使用している液晶ディスプレイは、製造工程により、各製品で色合いが異なる場合があります。また、温度変化などで多少の色むらが発生する場合があります。
    • 長時間同じ表示を続けると残像となることがあります。残像は、しばらくすると消えます。この現象を防ぐためには、省電力機能を使用してディスプレイの電源を切るか、スクリーンセーバーの使用をお勧めします。
      省電力機能などを利用して、自動的にディスプレイの電源を切る設定は、「電源オプション」ウィンドウ左の「ディスプレイの電源を切る時間の設定」（Windows Vista）、「電源オプションのプロパティ」ウィンドウ（Windows XP）から行えます。また、スクリーンセーバーの設定については、Windowsのヘルプをご覧ください。
    • 表示する条件によってはムラおよび微少な斑点が目立つことがあります。
  1. セキュリティボタン
    添付のソフトウェア「セキュリティボタン」でパスワードを設定することにより、 ユーザー認証を行うことができます。
    また、Windows起動時にはワンタッチボタンとしても使用できます。
    「セキュリティボタン」
  2. 電源ボタン（画像）
    パソコン本体の電源を入れたり、省電力状態にしたり、省電力状態から復帰させたりするためのボタンです。
POINT
  • 強制終了をするとき以外は、電源ボタンを4秒以上押さないでください。
    電源ボタンを4秒以上押し続けると、パソコン本体の電源が切れてしまいます。
  1. 状態表示LED
    本パソコンの状態が表示されます。
    「状態表示LED」
  2. スピーカー
    本パソコンの音声が出力されます。
    「取り扱い」−「音量（Windows Vistaの場合）」
    「取り扱い」−「音量（Windows XPの場合）」
  3. キーボード
    「取り扱い」−「キーボード」
  4. 指紋センサー（搭載機種のみ）
    指紋を識別してユーザー認証を行うことができます。
    「セキュリティ」−「指紋センサー」
  5. ワイヤレススイッチ（無線LAN搭載機種のみ）
    無線LANによる通信機能のON/OFFを切り替えます。
    病院や飛行機内など電子機器使用の規制がある場所では、スイッチをOFFにしてください。
    「取り扱い」−「無線LAN（IEEE 802.11a、IEEE 802.11b、IEEE 802.11g、IEEE 802.11n ドラフト2.0準拠）」
  6. ヘッドホン・ラインアウト兼用端子（画像）
    市販のヘッドホンを接続します（外径3.5mmのミニプラグ）。
    ただし、形状によっては取り付けられないものがあります。ご購入前に確認してください。
    また、設定を変更することにより、ラインアウト端子として使用することもできます。
注意
PLラベル
・ ヘッドホンやイヤホンをご使用になるときは、音量を上げすぎないでください。
耳を刺激するような大きな音量で聞くと、聴力に悪い影響を与える原因となることがあります。
PLラベル
・ 電源を入れたり切ったりする前には音量を最小にしておいてください。また、ヘッドホンやイヤホンをしたまま、電源を入れたり切ったりしないでください。
突然大きな音や刺激音が出て、聴力に悪い影響を与える原因となることがあります。
  1. マイク・ラインイン兼用端子（画像）
    市販のマイクを接続します（外径3.5mmのミニプラグ）。
    ただし、市販されているマイクの一部の機種（ダイナミックマイクなど）には、使用できないものがあります。ご購入前に確認してください。
    また、設定を変更することにより、ラインイン端子として使用することもできます。
  2. ラッチ
    液晶ディスプレイが開かないようにロックします。
    液晶ディスプレイを開くときは、ラッチを押しながらロックを外します。
  3. フラットポイント
    マウスポインタを操作します。
    中央のスクロールボタンを押すと、画面が上下にスクロールします。
    なお、指紋センサー搭載の場合は、スクロールボタンは搭載されていません。
    「取り扱い」−「フラットポイント」
POINT
  • お使いになるソフトウェアによっては、スクロールボタンによる画面のスクロールができない場合があります。
