> 第3章
周辺機器の設置/設定/増設
>
3 ポートリプリケータ
> ポートリプリケータを取り付ける
ポートリプリケータを取り付ける
パソコン本体にポートリプリケータを取り付ける場合は、指をはさまないように注意してください。けがの原因となることがあります。
パソコン本体のコネクタから、すべてのケーブルと周辺機器を取り外してください。

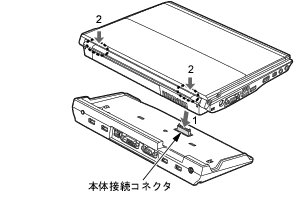

パソコン本体下面にポートリプリケータを取り付けます。
(1)コネクタの位置を合わせてパソコン本体を水平に下ろし、(2)パソコン本体上面の奥側を軽く押さえて、ポートリプリケータにしっかりと取り付けます。
