AH700/BN

パソコン本体前面

1	指紋センサー 指をスライドさせることで、指紋認証、画面のスクロールを行うことができます。 指紋センサーのLED 部分は、指紋認証時などに点灯／点滅します。（注1） また、指紋を登録すると、パソコンの電源が入っているときに指紋センサーのLED部分を点滅させることができます。
2	フラットポイント（注2） マウスポインター（）を操作します。
3	スピーカー パソコンの音声を出力します。
4	ワンタッチボタン（注2） 決められたソフトウェアをワンタッチで起動したり、省電力モードの切り替えや音量の調節をしたりします。
5	Web カメラ このWeb カメラは、次の機能で使用します。 ・ジェスチャーコントロール機能 ・テレビ電話 ・Sense YOU Technology 機能
6	内蔵マイク テレビ電話用ソフトを利用して、音声通話ができます。
7	液晶ディスプレイ 入力した内容や、パソコン内のデータなどを表示します。
8	状態表示LED パソコンの状態を表示します。
9	スクロールパッド（注2） 画面を上下にスクロールします。
10	ワイヤレススイッチ 無線LAN の電波の発信／停止を切り替えます。
11	サポートボタン ・Windows 起動時、休止状態、スリープ時 「サポートナビ」を起動し、「Q&A」や「日頃のメンテナンス」などのサポート機能を使うことができます。 ・シャットダウン時 Windows が起動しないときにも、「ハードウェア診断」や「マイリカバリ」などトラブル解決に役立つサポート機能を使うことができます。
12	電源ボタン（） パソコンの電源を入れたり、スリープ／復帰（レジューム）させます。

ワンタッチボタン

1	エコボタン ボタンを押すごとに省電力モードと通常モードが切り替わります。
2	メニューボタン 「＠メニュー」を起動します。
3	インターネットボタン 「Internet Explorer」を起動します。
4	メールボタン メールソフトを起動します。
5	辞書ボタン 電子辞書を起動します。
6	音量調節ボタン 音量を調節します。

AH570/BNM、AH550/BNT、AH550/BN

パソコン本体前面

1	フラットポイント マウスポインター（）を操作します。
2	スピーカー パソコンの音声を出力します。
3	液晶ディスプレイ 入力した内容や、パソコン内のデータなどを表示します。
4	3D カメラ（注1） この3D カメラは、次の機能で使用します。 ・3D 写真や3D 動画の撮影 ・ジェスチャーコントロール機能 ・テレビ電話 ・Sense YOU Technology 機能
5	Web カメラ（注2） このWeb カメラは、次の機能で使用します。 ・ジェスチャーコントロール機能 ・テレビ電話 ・Sense YOU Technology 機能
6	内蔵マイク テレビ電話用ソフトを利用して、音声通話ができます。
7	リモコン受光部（注3） リモコンからの赤外線を受光します。
8	状態表示LED パソコンの状態を表示します。
9	スクロールパッド 画面を上下にスクロールします。
10	ワイヤレススイッチ 無線LAN の電波の発信／停止を切り替えます。
11	メニューボタン 「＠メニュー」を起動します。
12	サポートボタン ・Windows 起動時、休止状態、スリープ時 「サポートナビ」を起動し、「Q&A」や「日頃のメンテナンス」などのサポート機能を使うことができます。 ・シャットダウン時 Windows が起動しないときにも、「ハードウェア診断」や「マイリカバリ」などトラブル解決に役立つサポート機能を使うことができます。
13	電源ボタン（） パソコンの電源を入れたり、スリープ／復帰（レジューム）させます。

AH700/BN、AH570/BNM、AH550/BNT、AH550/BN

パソコン本体右側面

1	ヘッドホン・ラインアウト兼用端子（） 外径3.5mm のミニプラグに対応した市販のヘッドホンを接続します。また、設定を変更することで、ライン出力端子としても使用できます。
2	マイク・ラインイン兼用端子（） 外径3.5mm のミニプラグに対応した市販のパソコン用マイクを接続します。また、設定を変更することで、ライン入力端子としても使用できます。
3	Blu-ray Disc ドライブ（注1）またはスーパーマルチドライブ（注2） ディスクの読み込み／書き込みをします。
4	DC-IN コネクタ（） 添付のAC アダプタを接続します。
5	USB2.0 コネクタ（） USB 規格の周辺機器を接続します。 接続したUSB 機器の動作は、周辺機器や間に接続されているUSB ハブやケーブルの性能に依存します。
6	CD/DVD 取り出しボタン（） ディスクをセットしたり取り出したりします。

パソコン本体左側面

1	盗難防止用ロック取り付け穴（） 市販の盗難防止用ケーブルを接続します。
2	外部ディスプレイコネクタ（） アナログディスプレイや、外部ディスプレイを接続します。
3	USB2.0 コネクタ（） USB 規格の周辺機器を接続します。 接続したUSB 機器の動作は、周辺機器や間に接続されているUSB ハブやケーブルの性能に依存します。
4	ExpressCard スロット（）（注1） ExpressCard を差し込みます。
5	LAN コネクタ（） LAN ケーブルを接続します。
6	HDMI 出力端子 デジタルテレビや外付けのディスプレイを接続します。
7	USB3.0 コネクタ（） USB 規格の周辺機器を接続します。 接続したUSB 機器の動作は、周辺機器や間に接続されているUSB ハブやケーブルの性能に依存します。

パソコン本体上面

1	内蔵無線LAN アンテナ 無線LAN 用のアンテナが内蔵されています。

パソコン本体背面

1	アンテナ入力端子（地上デジタル、BS・110度CSデジタル）（注1）またはアンテナ入力端子（地上デジタル）（注2） テレビアンテナと接続します。
2	排気孔 パソコン本体内部の熱を外部に逃がします。

パソコン本体下面

1	メモリスロットカバー メモリを交換するときに取り外します。
2	ダイレクト・メモリースロット SD メモリーカード、メモリースティック（注1）を差し込みます。
3	B-CAS カードスロット（注2） miniB-CAS カードを差し込みます。
4	B-CAS カードスロット（注3） B-CAS カードを差し込みます。
5	ダストカバー 空冷用通風路を清掃するときに取り外します。
6	吸気孔 パソコン本体内部に空気を取り込みます。
7	内蔵バッテリパックロック 内蔵バッテリパックの取り付け／取り外しをするときに使用します。
8	内蔵バッテリパック 充電式のバッテリです。

AH520/BN

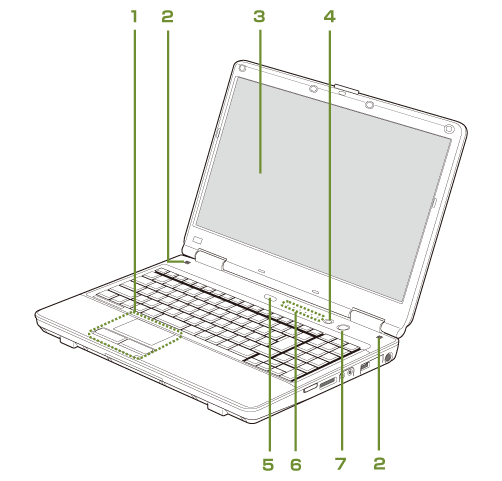

パソコン本体前面

1	フラットポイント マウスポインター（）を操作します。
2	スピーカー パソコンの音声を出力します。
3	液晶ディスプレイ 入力した内容や、パソコン内のデータなどを表示します。
4	サポートボタン ・Windows 起動時、休止状態、スリープ時 「サポートナビ」を起動し、「Q&A」や「日頃のメンテナンス」などのサポート機能を使うことができます。 ・シャットダウン時 Windows が起動しないときにも、「ハードウェア診断」や「マイリカバリ」などトラブル解決に役立つサポート機能を使うことができます。
5	メニューボタン 「＠メニュー」を起動します。
6	状態表示LED パソコンの状態を表示します。
7	電源ボタン（） パソコンの電源を入れたり、スリープ／復帰（レジューム）させます。

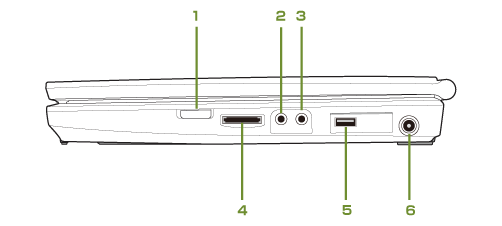

パソコン本体右側面

1	ワイヤレススイッチ 無線LAN の電波の発信／停止を切り替えます。（注1）
2	ヘッドホン・ラインアウト兼用端子（） 外径3.5mm のミニプラグに対応した市販のヘッドホンを接続します。また、設定を変更することで、ライン出力端子としても使用できます。
3	マイク・ラインイン兼用端子（） 外径3.5mm のミニプラグに対応した市販のパソコン用マイクを接続します。また、設定を変更することで、ライン入力端子としても使用できます。
4	ダイレクト・メモリースロット SD メモリーカードを差し込みます。
5	USB コネクタ（） USB 規格の周辺機器を接続します。 接続したUSB 機器の動作は、周辺機器や間に接続されているUSB ハブやケーブルの性能に依存します。
6	DC-IN コネクタ（） 添付のAC アダプタを接続します。

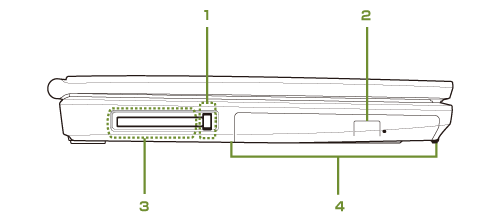

パソコン本体左側面

1	ExpressCard 取り出しボタン ExpressCard を取り出します。
2	CD/DVD 取り出しボタン（） ディスクをセットしたり取り出したりします。
3	ExpressCard スロット（） ExpressCard を差し込みます。
4	スーパーマルチドライブ ディスクの読み込み／書き込みをします。

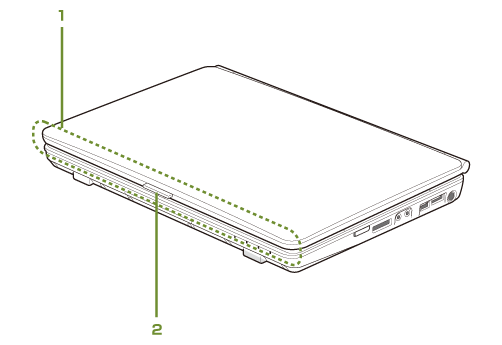

パソコン本体上面

1	内蔵無線LAN アンテナ （注1） 無線LAN 用のアンテナが内蔵されています。
2	リリースボタン この部分を押しながら液晶ディスプレイを開きます。

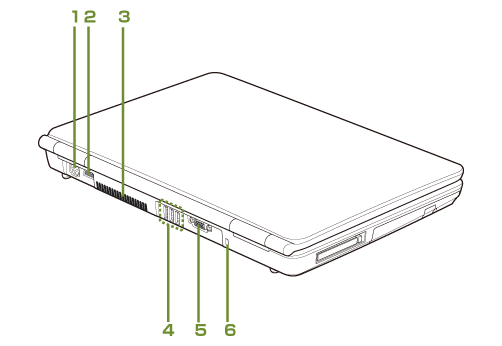

パソコン本体背面

1	LAN コネクタ（） LAN ケーブルを接続します。
2	HDMI 出力端子 デジタルテレビや外付けのディスプレイを接続します。
3	排気孔 パソコン本体内部の熱を外部に逃がします。
4	USB コネクタ（） USB 規格の周辺機器を接続します。 ・接続したUSB 機器の動作は、周辺機器や間に接続されているUSB ハブやケーブルの性能に依存します。 ・USB 機器の形状によっては、同時に複数のUSB 機器を接続できないことがあります。
5	外部ディスプレイコネクタ（） アナログディスプレイや、外部ディスプレイを接続します。
6	盗難防止用ロック取り付け穴（） 市販の盗難防止用ケーブルを接続します。

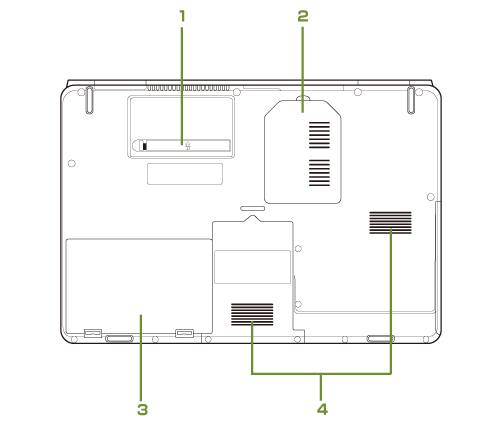

パソコン本体下面

1	ダストカバー 空冷用通風路を清掃するときに取り外します。
2	メモリスロットカバー メモリを交換するときに取り外します。
3	内蔵バッテリパック 充電式のバッテリです。
4	吸気孔 パソコン本体内部に空気を取り込みます。
