LH700/3B

パソコン本体前面

1	フラットポイント マウスポインター（）を操作します。
2	スピーカー パソコンの音声を出力します。
3	ワンタッチボタン 決められたソフトウェアをワンタッチで起動します。
4	内蔵マイク テレビ電話用ソフトを利用して、音声通話ができます。
5	Web カメラこのweb カメラは、次の機能で使用します。 ・テレビ電話 ・Sense YOU Technology 機能
6	液晶ディスプレイ入力した内容や、パソコン内のデータなどを表示します。
7	電源ボタン（） パソコンの電源を入れたり、スリープ／復帰（レジューム）させたりします。
8	状態表示LEDパソコンの状態を表示します。
9	ダイレクト・メモリースロット SD メモリーカード、メモリースティックを差し込みます。
10	ワイヤレススイッチ 無線LAN の電波の発信／停止を切り替えます。
11	IEEE1394（DV）端子（） IEEE1394 規格の周辺機器を接続します。
12	ヘッドホン・ラインアウト兼用端子（） 外径3.5mm のミニプラグに対応した市販のヘッドホンを接続します。また、設定を変更することで、ライン出力端子としても使用できます。
13	マイク・ラインイン兼用端子（） 外径3.5mm のミニプラグに対応した市販のパソコン用マイクを接続します。また、設定を変更することで、ライン入力端子としても使用できます。

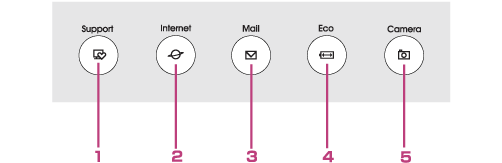

■ワンタッチボタン

1	Support ボタン・Windows 起動時、休止状態、スリープ時 「サポートナビ」を起動し、「Q&A」や「日頃のメンテナンス」などのサポート機能を使うことができます。 ・シャットダウン時 Windows が起動しないときにも、「ハードウェア診断」や「マイリカバリ」などトラブル解決に役立つサポート機能を使うことができます。
2	Internet ボタン 「Internet Explorer」を起動します。
3	Mail ボタン メールソフトを起動します。
4	ECO ボタン ボタンを押すごとに省電力モードと通常モードが切り替わります。
5	Camera ボタンWeb カメラを使うためのソフトを起動します。

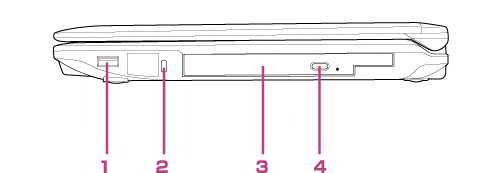

パソコン本体右側面

1	USB コネクタ（）USB 規格の周辺機器を接続します。 接続したUSB 機器の動作は、周辺機器や間に接続されているUSB ハブやケーブルの性能に依存します。
2	盗難防止用ロック取り付け穴（） 市販の盗難防止用ケーブルを接続します。
3	スーパーマルチドライブ ディスクの読み込み／書き込みをします。
4	CD/DVD 取り出しボタン（）ディスクをセットしたり取り出したりします

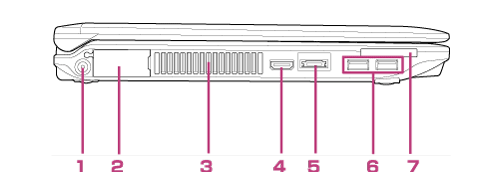

パソコン本体左側面

1	DC-IN コネクタ（）添付のAC アダプタを接続します。
2	外部ディスプレイコネクタ（） アナログディスプレイや外部ディスプレイを接続します。
3	排気孔パソコン本体内部の熱を外部に逃がします。
4	HDMI 出力端子デジタルテレビや外付けのディスプレイを接続します。
5	eSATA コネクタ外付けのハードディスクなどのeSATA 機器を接続します。
6	USB コネクタ（）USB 規格の周辺機器を接続します。 接続したUSB 機器の動作は、周辺機器や間に接続されているUSB ハブやケーブルの性能に依存します。
7	ExpressCard スロット（）（注1）ExpressCard を差し込みます。

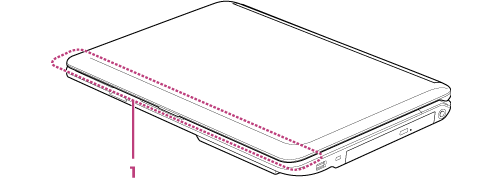

パソコン本体上面

1	内蔵無線LAN アンテナ無線LAN 用のアンテナが内蔵されています。

パソコン本体背面

1	LAN コネクタ（） LAN ケーブルを接続します。

パソコン本体下面

1	ダストキャッチャー空冷用通風路を清掃するときに取り外します。
2	メモリスロットカバーメモリを交換するときに取り外します。
3	内蔵バッテリパックロック内蔵バッテリパックの取り付け／取り外しをするときに使用します。
4	内蔵バッテリパック充電式のバッテリです。

LH520/3B

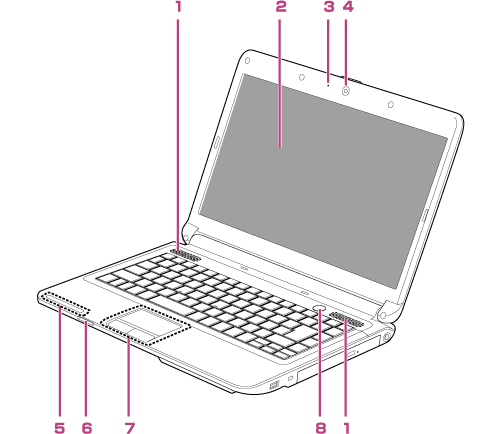

パソコン本体前面

1	スピーカー パソコンの音声を出力します。
2	液晶ディスプレイ 入力した内容や、パソコン内のデータなどを表示します。
3	内蔵マイク テレビ電話用ソフトを利用して、音声通話ができます。
4	Web カメラこのWeb カメラは、次の機能で使用します。 ・テレビ電話 ・Sense YOU Technology 機能
5	状態表示LEDパソコンの状態を表示します。
6	ダイレクト・メモリースロットSD メモリーカード、メモリースティックを差し込みます。
7	フラットポイントマウスポインター（）を操作します。
8	電源ボタン（）パソコンの電源を入れたり、スリープ／復帰（レジューム）させたりします。

パソコン本体右側面

1	USB コネクタ（）USB 規格の周辺機器を接続します。 接続したUSB 機器の動作は、周辺機器や間に接続されているUSB ハブやケーブルの性能に依存します。
2	盗難防止用ロック取り付け穴（） 市販の盗難防止用ケーブルを接続します。
3	スーパーマルチドライブ ディスクの読み込み／書き込みをします。
4	CD/DVD 取り出しボタン（）ディスクをセットしたり取り出したりします
5	DC-IN コネクタ（）添付のAC アダプタを接続します。

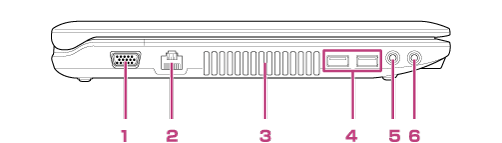

パソコン本体左側面

1	外部ディスプレイコネクタ（）アナログディスプレイや外部ディスプレイを接続します。
2	LAN コネクタ（） LAN ケーブルを接続します。
3	排気孔パソコン本体内部の熱を外部に逃がします。
4	USB コネクタ（）USB 規格の周辺機器を接続します。 接続したUSB 機器の動作は、周辺機器や間に接続されているUSB ハブやケーブルの性能に依存します。
5	マイク・ラインイン兼用端子（）外径3.5mm のミニプラグに対応した市販のパソコン用マイクを接続します。また、設定を変更することで、ライン入力端子としても使用できます。
6	ヘッドホン・ラインアウト兼用端子（）外径3.5mm のミニプラグに対応した市販のヘッドホンを接続します。また、設定を変更することで、ライン出力端子としても使用できます。

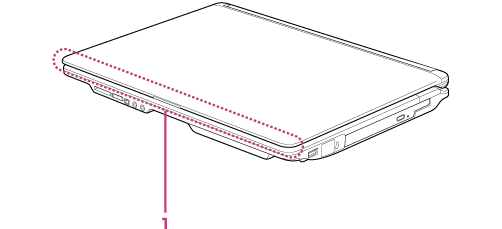

パソコン本体上面

1	内蔵無線LAN アンテナ無線LAN 用のアンテナが内蔵されています。

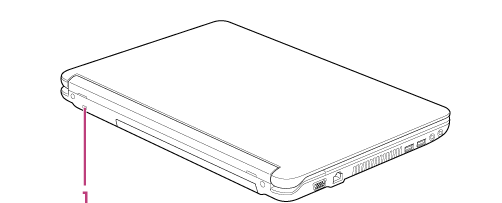

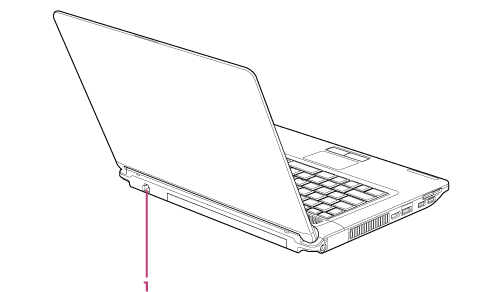

パソコン本体背面

1	盗難防止用ロック取り付け穴（） 市販の盗難防止用ケーブルを接続します。

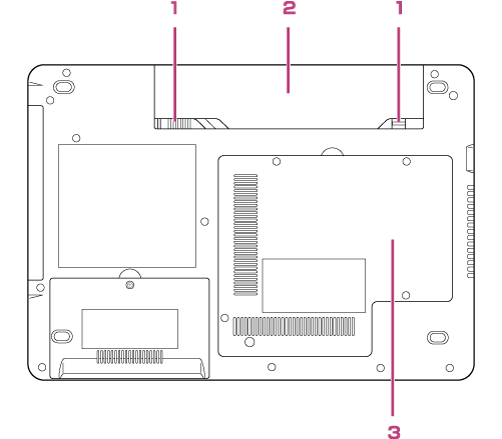

パソコン本体下面

1	内蔵バッテリパックロック内蔵バッテリパックの取り付け／取り外しをするときに使用します。
2	内蔵バッテリパック充電式のバッテリです。
3	メモリスロットカバーメモリを交換するときに取り外します
