各部名称
パソコン本体前面
AH77シリーズ
| 1 |
指紋センサー （注1） |
| 2 |
スピーカー |
| 3 |
液晶ディスプレイ |
| 4 |
ワンタッチボタン （注2） |
| 5 |
サポートボタン |
| 6 |
Web カメラ |
| 7 |
内蔵マイク |
| 8 |
状態表示LED |
| 9 |
フラットポイント （注2） |
| 10 |
スクロールパッド |
| 11 |
ワイヤレススイッチ |
| 12 |
電源ボタン（ ） |
- 注1：この動作の色の変更はできません。
- 注2：ご購入時は、ACアダプタが接続されている状態で、かつログインしている時に、周囲が点灯する様に設定されています。設定を変更する場合は、「スタート」►「すべてのプログラム」►「省電力ユーティリティ」►「ランプオフ設定−省電力ユーティリティ」の順にクリックし、設定を変更してください。
■ワンタッチボタン
| 1 |
エコボタン |
| 2 |
メニューボタン |
| 3 |
インターネットボタン |
| 4 |
メールボタン |
| 5 |
辞書ボタン |
| 6 |
音量調節ボタン |
AH58シリーズ、AH56シリーズ、AH55シリーズ、AH53シリーズ、AH52シリーズ
| 1 |
スピーカー |
| 2 |
液晶ディスプレイ |
| 3 |
内蔵マイク（注1） |
| 4 |
Web カメラ（注1） |
| 5 |
Web カメラ（注2） |
| 6 |
内蔵マイク（注2) |
| 7 |
リモコン受光部（注3） |
| 8 |
状態表示 LED |
| 9 |
フラットポイント |
| 10 |
スクロールパッド |
| 11 |
ワイヤレススイッチ |
| 12 |
メニューボタン |
| 13 |
サポートボタン |
| 14 |
電源ボタン（） |
- 注1：AH58シリーズ、AH56シリーズのみ
- 注2：AH56シリーズ、AH55シリーズ、AH53シリーズ、AH52シリーズのみ
- 注3：リモコン添付機種のみ
AH42シリーズ
| 1 |
フラットポイント |
| 2 |
スピーカー |
| 3 |
内蔵マイク |
| 4 |
Webカメラ |
| 5 |
電源ボタン（） |
| 6 |
液晶ディスプレイ |
| 7 |
状態表示 LED |
| 8 |
ヘッドホン・ラインアウト兼用端子（ ） |
| 9 |
マイク・ラインイン兼用端子（ ） |
| 10 |
ダイレクト・メモリースロット |

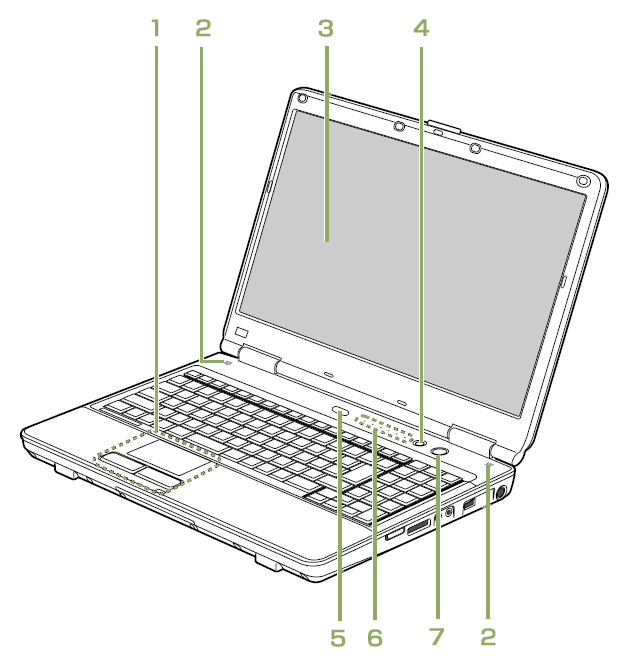

AH30シリーズ
| 1 |
フラットポイント |
| 2 |
スピーカー |
| 3 |
液晶ディスプレイ |
| 4 |
サポートボタン |
| 5 |
メニューボタン |
| 6 |
状態表示 LED |
| 7 |
電源ボタン（） |
パソコン本体右側面
AH77シリーズ、AH58シリーズ、AH56シリーズ、AH55シリーズ、AH53シリーズ、AH52シリーズ
| 1 |
ヘッドホン・ラインアウト兼用端子（） |
| 2 |
マイク・ラインイン兼用端子（） |
| 3 |
Blu-ray Discドライブ（注1）またはスーパーマルチドライブ（注2） |
| 4 |
DC-IN コネクタ（ ） |
| 5 |
USB2.0 コネクタ（ ） |
| 6 |
CD/DVD 取り出しボタン（ ） |
- 注1：Blu-ray Disc ドライブ搭載機種のみ
- 注2：スーパーマルチドライブ搭載機種のみ

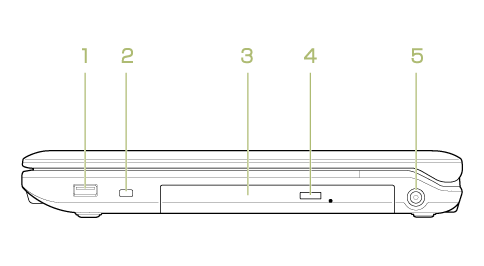

AH42シリーズ
| 1 |
USB コネクタ（） |
| 2 |
盗難防止用ロック取り付け穴（ ） |
| 3 |
スーパーマルチドライブ |
| 4 |
CD/DVD 取り出しボタン（） |
| 5 |
DC-IN コネクタ（） |

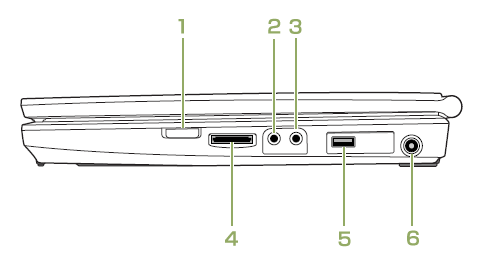

AH30シリーズ
| 1 |
ワイヤレススイッチ |
| 2 |
ヘッドホン・ラインアウト兼用端子（） |
| 3 |
マイク・ラインイン兼用端子（） |
| 4 |
ダイレクト・メモリスロット |
| 5 |
USB コネクタ（） |
| 6 |
DC-IN コネクタ（） |
パソコン本体左側面

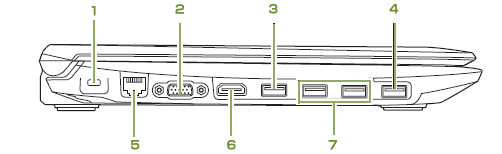

AH77シリーズ、AH58シリーズ、AH56シリーズ
| 1 |
盗難防止用ロック取り付け穴（） |
| 2 |
外部ディスプレイコネクタ（ ） |
| 3 |
USB2.0 コネクタ（） |
| 4 |
USB2.0 コネクタ（電源オフUSB充電機能対応）（ ） |
| 5 |
LAN コネクタ（ ） |
| 6 |
HDMI 出力端子 |
| 7 |
USB3.0 コネクタ（） |

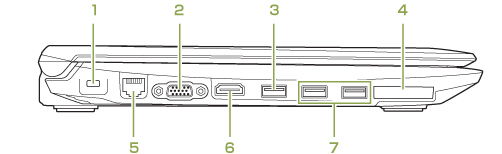

AH55シリーズ、AH53シリーズ、AH52シリーズ
| 1 |
盗難防止用ロック取り付け穴（） |
| 2 |
外部ディスプレイコネクタ（） |
| 3 |
USB2.0 コネクタ（） |
| 4 |
ExpressCard スロット（注1）（ ） |
| 5 |
LAN コネクタ（） |
| 6 |
HDMI 出力端子 |
| 7 |
USB3.0 コネクタ（注2）または、USB2.0 コネクタ（注3）（） |
- 注1：ExpressCard/34 モジュールのみ対応しています。
- 注2：AH55シリーズ、AH52シリーズのみ
- 注3：AH53シリーズのみ

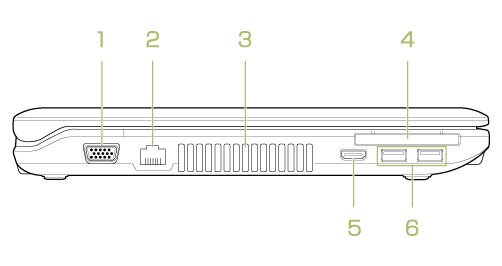

AH42シリーズ
| 1 |
外部ディスプレイコネクタ（） |
| 2 |
LAN コネクタ（） |
| 3 |
排気孔 |
| 4 |
ExpressCard スロット（） |
| 5 |
HDMI 出力端子 |
| 6 |
USB コネクタ（） |

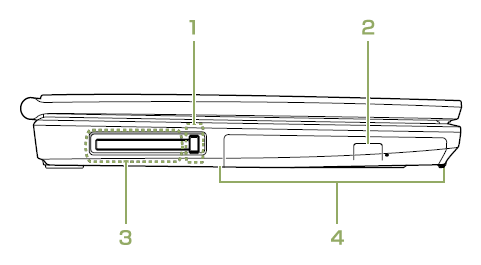

AH30シリーズ
| 1 |
ExpressCard 取り出しボタン |
| 2 |
CD/DVD 取り出しボタン（） |
| 3 |
ExpressCard スロット（） |
| 4 |
スーパーマルチドライブ |
パソコン本体上面

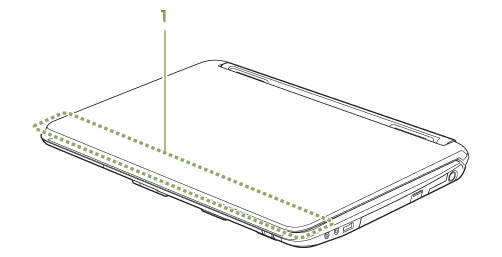

AH77シリーズ、AH58シリーズ、AH56シリーズ、AH55シリーズ、AH52シリーズ

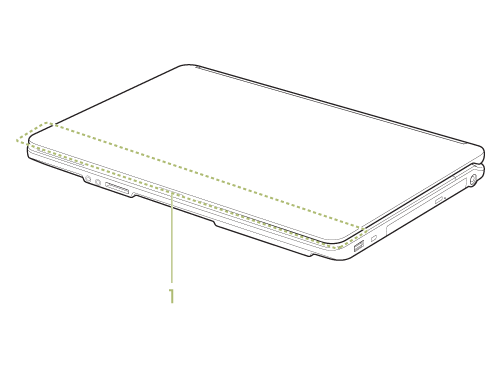

AH42シリーズ

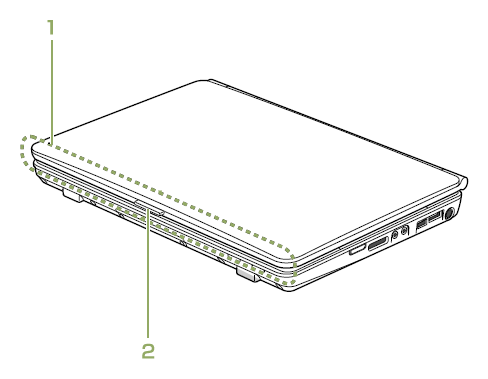

AH30シリーズ
| 1 |
内蔵無線 LAN アンテナ |
| 2 |
リリースボタン |
パソコン本体背面

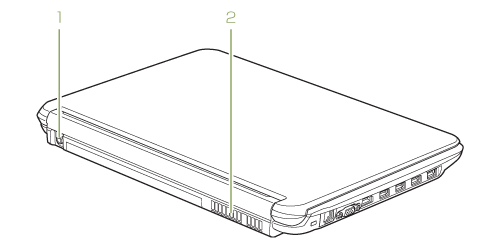

AH77シリーズ、AH58シリーズ、AH56シリーズ、AH55シリーズ、AH53シリーズ、AH52シリーズ
| 1 |
アンテナ入力端子（地上デジタル、BS・110度CSデジタル）（注1）またはアンテナ入力端子（地上デジタル）（注2） |
| 2 |
排気孔 |
- 注1：テレビチューナー（地上デジタル、BS・110度CSデジタル）搭載機種のみ
- 注2：テレビチューナー（地上デジタル）搭載機種のみ

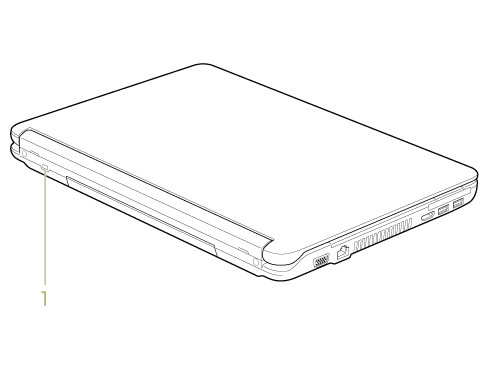

AH42シリーズ
| 1 |
盗難防止用ロック取り付け穴（） |

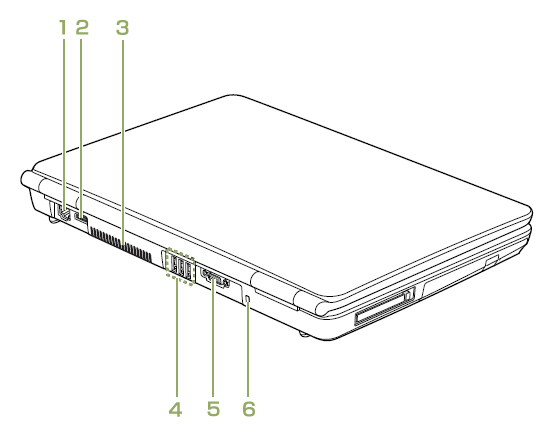

AH30シリーズ
| 1 |
LAN コネクタ（） |
| 2 |
HDMI 出力端子 |
| 3 |
排気孔 |
| 4 |
USB コネクタ（） |
| 5 |
外部ディスプレイコネクタ（） |
| 6 |
盗難防止用ロック取り付け穴（） |
パソコン本体下面

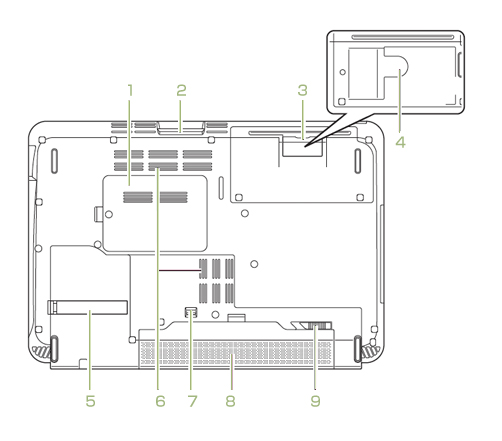

AH77シリーズ、AH58シリーズ、AH56シリーズ、AH55シリーズ、AH52シリーズ
| 1 |
メモリスロットカバー |
| 2 |
ダイレクト・メモリスロット（注1） |
| 3 |
B-CAS カードスロット（注2） |
| 4 |
B-CAS カードスロット（注3） |
| 5 |
ダストカバー |
| 6 |
吸気孔 |
| 7 |
内蔵バッテリパックロック |
| 8 |
内蔵バッテリパック |
- 注1：AH77シリーズのみ
- 注2：テレビチューナー（地上デジタル）搭載機種のみ
- 注3：テレビチューナー（地上デジタル、BS・110度CSデジタル）搭載機種のみ

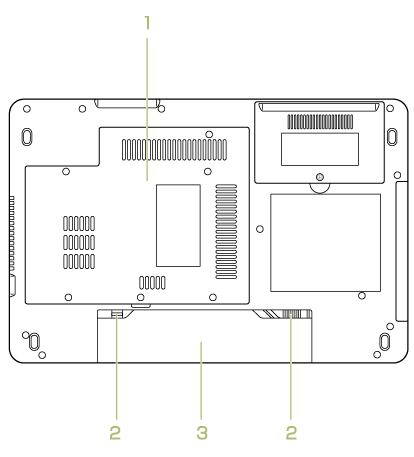

AH42シリーズ
| 1 |
メモリスロットカバー |
| 2 |
内蔵バッテリパックロック |
AH30シリーズ
（イラストは機種や状況により異なります）
