パソコン本体前面

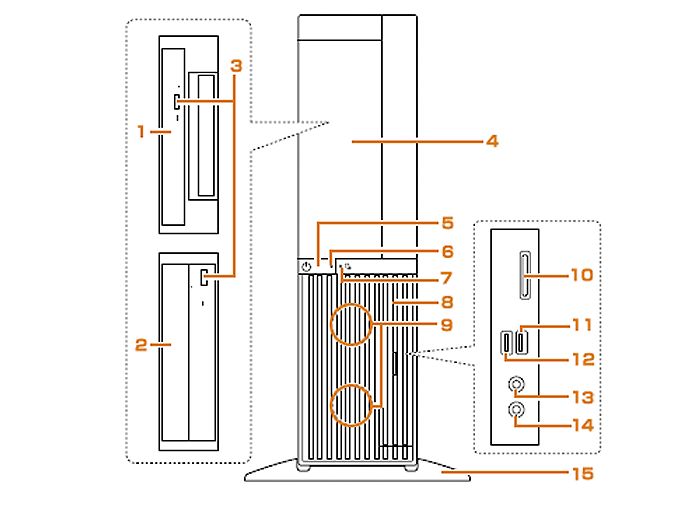

DH77シリーズ、DH70シリーズ

1	Blu-ray Disc ドライブ（スーパーマルチドライブ機能対応）（注1）
2	スーパーマルチドライブ（注2）
3	CD/DVD 取り出しボタン
4	フラップ
5	電源ボタン（）
6	電源ランプ
7	ハードディスク／ CD アクセスランプ（ ）
8	インターフェースカバー

9	無線 LAN アンテナ（注3）
10	ダイレクト・メモリスロット
11	USB2.0コネクタ （電源オフUSB充電機能対応）（）
12	USB2.0コネクタ（）
13	マイク端子（）
14	ヘッドホン端子（）
15	フット（設置台）

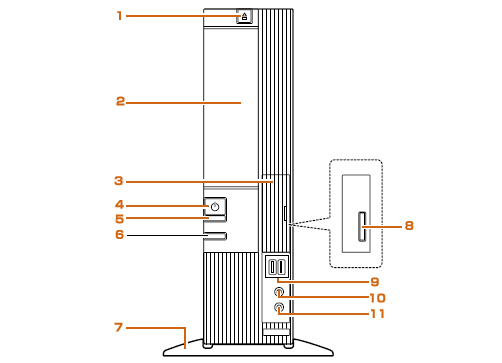

DH53シリーズ、DH50シリーズ

1	CD/DVD 取り出しボタン
2	スーパーマルチドライブ
3	フラップ
4	電源ボタン（）
5	電源ランプ
6	ハードディスク／ CD アクセスランプ（ ）

7	フット（設置台）
8	ダイレクト・メモリスロット
9	USB2.0 コネクタ（）
10	マイク端子（）
11	ヘッドホン端子（）

パソコン本体側面

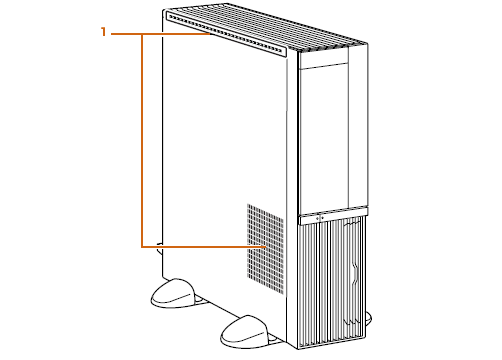

DH77シリーズ、DH70シリーズ

1	通風孔

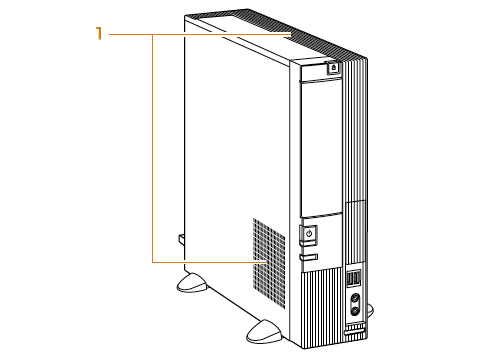

DH53シリーズ、DH50シリーズ

1	通風孔

パソコン本体背面

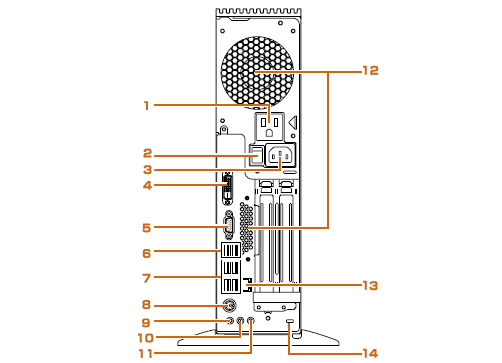

DH77シリーズ、DH70シリーズ

1	アウトレット
2	メインスイッチ
3	インレット
4	DVI-D コネクタ（）
5	アナログRGB コネクタ（）
6	USB3.0 コネクタ（）
7	USB2.0 コネクタ（）

8	キーボードコネクタ（）
9	マイク端子（）
10	ラインアウト端子（）
11	ラインイン端子（）
12	通風孔
13	LAN コネクタ（）
14	盗難防止用ロック取り付け穴（）

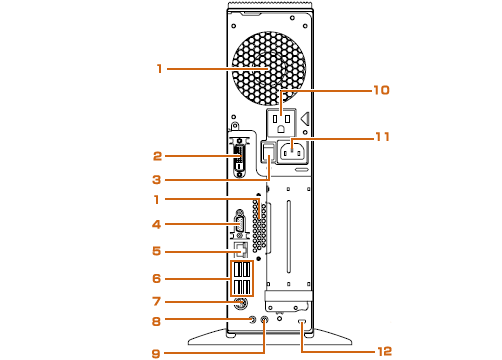

DH53シリーズ、DH50シリーズ

1	通風孔
2	DVI-D コネクタ（）
3	メインスイッチ
4	アナログRGB コネクタ（）
5	LAN コネクタ（）
6	USB2.0 コネクタ（）

7	キーボードコネクタ（）
8	ラインイン端子（）
9	ラインアウト端子（）
10	アウトレット
11	インレット
12	盗難防止用ロック取り付け穴（）

パソコン本体内部

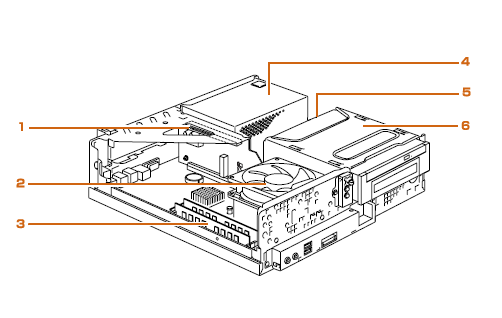

DH77シリーズ、DH70シリーズ

1	拡張スロット
2	CPU ファン
3	メモリスロット

4	電源ユニット
5	内蔵ハードディスク
6	Blu-ray Disc ドライブ（スーパーマルチドライブ機能対応）（注1）またはスーパーマルチドライブ（注2）

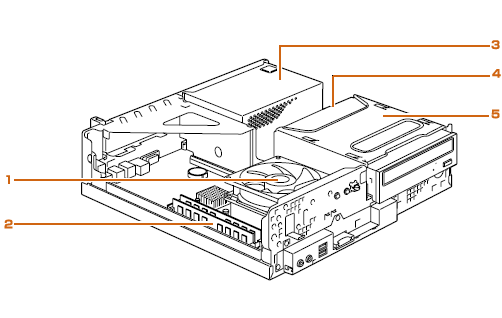

DH53シリーズ、DH50シリーズ

1	CPU ファン
2	メモリスロット
3	電源ユニット

4	内蔵ハードディスク
5	スーパーマルチドライブ

液晶ディスプレイ前面

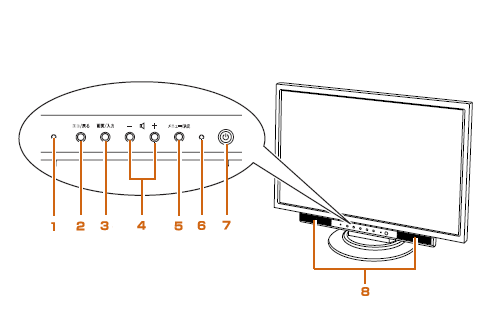

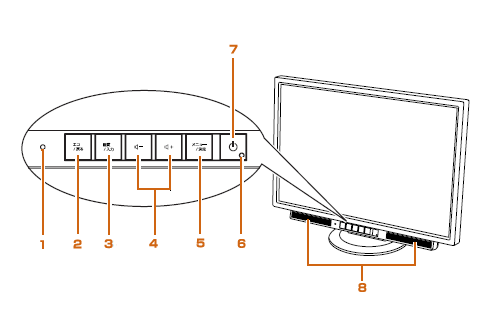

24型ワイド液晶ディスプレイ

1	自動輝度センサー
2	エコ／戻るボタン
3	画質／入力ボタン
4	−／＋ボタン（音量ボタン）（）

5	メニュー／決定ボタン
6	電源ランプ
7	電源ボタン（）
8	スピーカー

22型ワイド液晶ディスプレイ

1	自動輝度センサー
2	エコ／戻るボタン
3	画質／入力ボタン
4	−／＋ボタン（音量ボタン）（）

5	メニュー／決定ボタン
6	電源ランプ
7	電源ボタン（）
8	スピーカー

液晶ディスプレイ背面

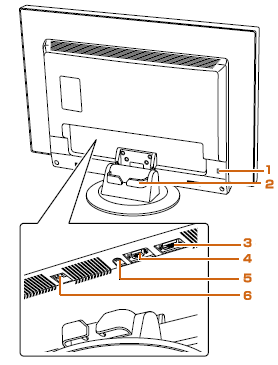

24型ワイド液晶ディスプレイ

1	盗難防止用ロック取り付け穴（）
2	ケーブルクランプ
3	DVI-D コネクタ（HDCP対応）（）

4	アナログ RGB コネクタ（）
5	オーディオ入力端子（）
6	電源コネクタ（AC-IN）

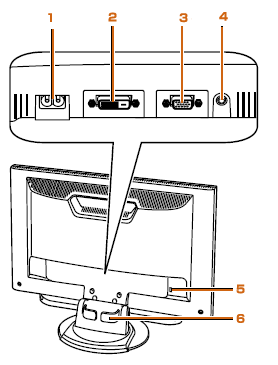

22型ワイド液晶ディスプレイ

1	電源コネクタ（AC-IN）
2	DVI-D コネクタ（HDCP対応）（）
3	アナログ RGB コネクタ（）

4	オーディオ入力端子（）
5	盗難防止用ロック取り付け穴（）
6	ケーブルクランプ
