ファイルベイへドライブを取り付ける
内蔵DATユニット、光磁気ディスクユニットなどNarrow SCSI機器を取り付ける場合は、内蔵 SCSIケーブル(オプション、MO/DAT用)を使用してください。
トップカバーとサイドカバーを取り外します(
Click
)。
フロントカバーを取り外します。

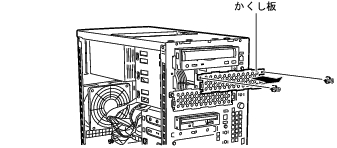

ファイルベイの内側のかくし板を取り外します。
取り外したかくし板は大切に保管してください。
ドライブの設定を行います。
設定方法は、各ドライブに添付されているマニュアルを参照してください。

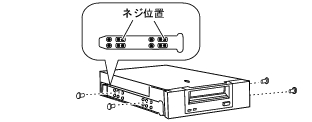

ドライブにガイドレールを取り付けます。
ドライブを搭載するベイに取り付け、カチッとはまるまで押し込みます。

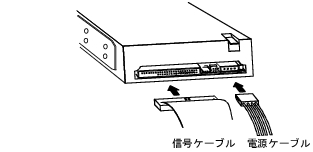

信号ケーブルおよび電源ケーブルのコネクタをドライブに接続します。
電源ケーブルは正しく接続してください。
間違った接続を行うと、故障の原因となります。
フロントカバーのかくし板を取り外します。
フロントカバーを取り付けます。
サイドカバーとトップカバーを取り付けます。
必要に応じてBIOS設定でドライブの項目を設定します。
ドライブの取り外しは、取り付ける手順を参照して行ってください。
