1 各部の名称と働き
ここでは、ワークステーション本体、メインボードの各部の名称と働きを説明します。

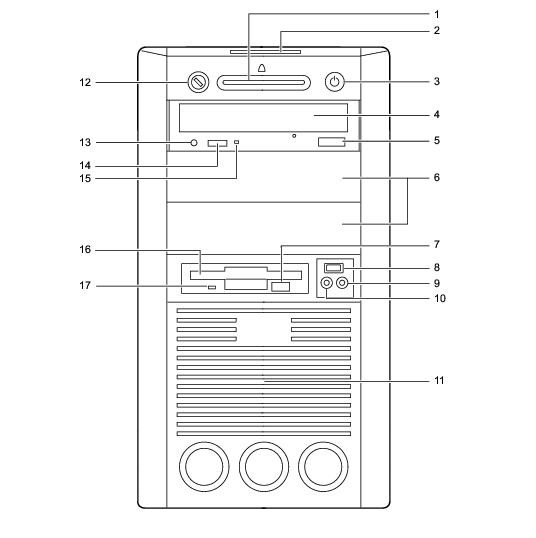

ワークステーション本体前面
スマートカードベイ
カスタムメイドでスマートカードリーダ/ライタを選択している場合、スマートカードリーダ/ライタを取り付けます。
状態表示LCD
本ワークステーションの状態が表示されます(
Click
)。
電源ボタン
ワークステーション本体の電源を入れるときや、OSの設定によりACPIのスタンバイモード(省電力状態)にするとき、ACPIのスタンバイモードから復帰するときに押します。
CD-ROMドライブ
CD-ROMのデータやプログラムを読み出したり、音楽用CDを再生したりします。
CD取り出しボタン
CDをセットするときや取り出すときに押します。
CDアクセスランプが点灯しているときは、押さないでください。
5インチファイルベイ
内蔵IDEオプション(光磁気ディスクドライブなど)を取り付けます。
内蔵オプションは、外付けタイプの機器と異なり、電源をワークステーション本体からとるため、コンセントを必要としません。また、省スペースというメリットもあります。
フロッピーディスク取り出しボタン
フロッピーディスクを取り出すときに押します。
フロッピーディスクアクセスランプが点灯しているときは、押さないでください。
USBコネクタ(
)
USB規格(2.0または1.1)の機器を接続します。
マイク端子(
)
市販のコンデンサマイクを接続します。
ヘッドホンアウト端子(
)
オーディオ機器の入力端子を接続します。
スピーカーを直接接続する場合は、アンプ機能内蔵のものをお使いください。
ワークステーション本体背面のヘッドホンアウト端子にオーディオ機器を接続した場合、お使いになれません。
ヘッドホンアウト端子にオーディオ機器を接続しても、ワークステーション本体に取り付けられている内蔵スピーカーの音声は消えません。内蔵スピーカーの音声を消す場合は、OSから調整してください(
Click
)。
通風孔
冷却のために空気を取り込みます。
鍵穴
添付のサイドカバーキーで施錠します(
Click
)。
ヘッドホン端子(音楽CDのみ)
市販のヘッドホンで音楽CDを聴くときに、ヘッドホンを接続します。
ヘッドホンボリューム(音楽CDのみ)
ヘッドホンを接続したときに、ヘッドホンの音量を調整します。
CDアクセスランプ
CD-ROMからデータを読み込んでいるときや音楽CDを再生しているときに点滅します。
フロッピーディスクドライブ
フロッピーディスクにデータを書き込んだり、フロッピーディスクからデータを読み込んだりします。
フロッピーディスクアクセスランプ
フロッピーディスクにデータを書き込んだり、フロッピーディスクからデータを読み込んだりしているときに点滅します。
