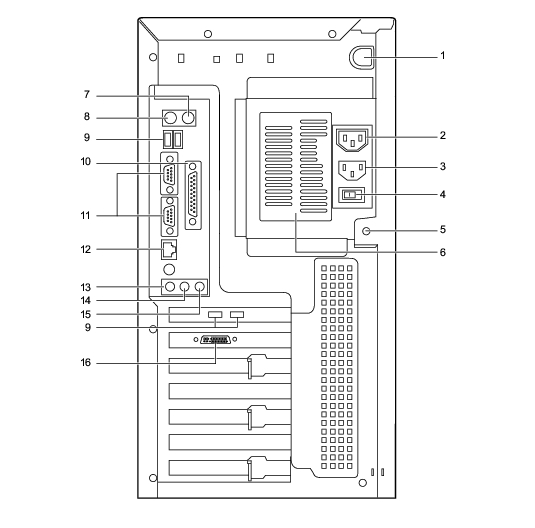

ワークステーション本体背面
サイドカバー用ボタン
サイドカバーを取り外すときに押します。
アウトレット
ディスプレイの電源ケーブルを接続します。
インレット
電源ケーブルを接続します。
メインスイッチ
ワークステーションの主電源を入れるときに、「｜」側に切り換えます。
一度主電源を入れたら、本ワークステーションを起動するたびに切り換える必要はありません。
盗難防止用ロック
市販の鍵を取り付けます（
Click
）。
通風孔（冷却ファン）
ワークステーション本体内部の熱を外部に逃すための開孔部です。
マウスコネクタ（
）
マウスを接続します。
キーボードコネクタ（
）
キーボードを接続します。
USBコネクタ（
）
USB規格（2.0または1.1）の機器を接続します。
パラレルコネクタ（
）
プリンタのケーブルを接続します。
シリアルコネクタ（
）
モデムなどRS-232C規格の機器のケーブルを接続します。
上から1〜2と並んでいます。
LANコネクタ（
）
非シールド・ツイストペア（UTP）ケーブルを接続します。
1000Mbpsでお使いになる場合、エンハンスドカテゴリ5のケーブルが必要です。
100Mbpsでお使いになる場合、カテゴリ5のケーブルが必要です。
LEDの意味は、次のとおりです。
1000MbpsでLINKを確立 ：上部LED緑色点灯、下部LED緑色点灯
100MbpsでLINKを確立 ：上部LEDオレンジ点灯、下部LED緑色点灯
10MbpsでLINKを確立 ：上部LED消灯、下部LED緑色点灯
データ転送中 ：下部LED緑色点滅
マイク端子（
）
市販のコンデンサマイクを接続します。
ヘッドホンアウト端子（
）
オーディオ機器の入力端子を接続します。
スピーカーを直接接続する場合は、アンプ機能内蔵のものをお使いください。
ワークステーション本体前面のヘッドホンアウト端子にオーディオ機器を接続した場合、お使いになれません。
ヘッドホンアウト端子にオーディオ機器を接続しても、ワークステーション本体に取り付けられている内蔵スピーカーの音声は消えません。内蔵スピーカーの音声を消す場合は、OSから調整してください（
Click
）。
ラインイン端子（
）
オーディオ機器の出力端子を接続します。
DVI-Iコネクタ
DVI-VGA変換ケーブルまたはデジタルディスプレイのディスプレイケーブルを接続します。なお、カスタムメイドオプションによってはコネクタの数が異なります。
