1 各部の名称と働き
ここでは、ワークステーション本体、メインボードの各部の名称と働きを説明します。

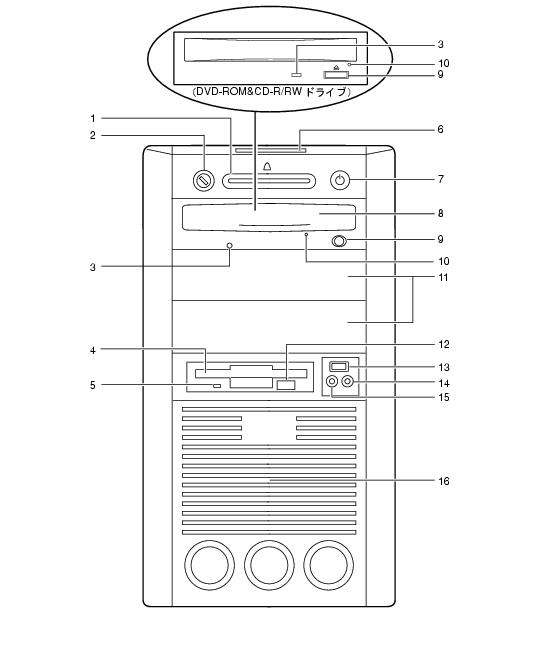

ワークステーション本体前面
スマートカードベイ
カスタムメイドで選択したスマートカードリーダ/ライタが取り付けられています。
鍵穴
添付のサイドカバーキーで、サイドカバーを施錠します(
Click
)。
施錠する場合は、お客様の責任で、サイドカバーキーを紛失しないようにしてください。
サイドカバーキーを紛失した場合は、引取修理によるサイドカバーの交換が必要となります。「富士通ハードウェア修理相談センター」にご連絡ください。
なお、保証期間にかかわらず、鍵の紛失によるサイドカバーの交換は有償となります。
サイドカバーキーを紛失した場合は、訪問修理の際も即日修理ができません。
引取修理になりますので、あらかじめご了承ください。
CDアクセスランプ
CD-ROMからデータを読み出しているときや音楽CDを再生しているときに点滅します。
フロッピーディスクドライブ
フロッピーディスクにデータを書き込んだり、フロッピーディスクからデータを読み出したりします。
フロッピーディスクアクセスランプ
フロッピーディスクにデータを書き込んだり、フロッピーディスクからデータを読み出しているときに点滅します。
状態表示LCD
本ワークステーションの状態が表示されます。
「状態表示LCDについて」
電源ボタン
次の場合に押します。
ワークステーション本体の電源を入れるとき
スタンバイ状態(省電力状態)にするとき
スタンバイ状態から復帰(レジューム)するとき
CD-ROMドライブ
CD-ROMのデータやプログラムを読み出したり、音楽用CDを再生したりします。
カスタムメイドの選択によっては、次のドライブが取り付けられています。
DVD-ROM&CD-R/RWドライブ
CD取り出しボタン
CD-ROMや音楽CDをセットするときや取り出すときに押します。ワークステーション本体の電源が入っているときにお使いになれます。CDアクセスランプが点滅しているときは、押さないでください。
ディスク取り出し穴
CD 取り出しボタンを押してもトレーが出ない場合に使用します。
電源を切断した後、クリップなどの細いワイヤをディスク取り出し穴に挿入するとトレーが出てきます。媒体を取り出した後、トレーを静かに元の位置に戻します。緊急時以外は使用しないでください。
5インチファイルベイ
内蔵するタイプの周辺機器を取り付けます。
IDE規格の5インチの周辺機器に対応しています。
カスタムメイドの選択によっては、次のドライブが取り付けられています。
光磁気ディスクユニット
光磁気ディスクユニット-1.3GB
フロッピーディスク取り出しボタン
フロッピーディスクを取り出すときに押します。
フロッピーディスクアクセスランプが点滅しているときは、押さないでください。
USBコネクタ(
)
USB規格の周辺機器を接続します。USB2.0に準拠しています。
マイク端子(
)
市販のコンデンサマイクを接続します。
ヘッドホンアウト端子(
)
市販のヘッドホンなどのオーディオ機器を接続します。
スピーカーを直接接続する場合は、アンプ機能内蔵のものをお使いください。
ワークステーション本体背面のラインアウト端子にオーディオ機器を接続した場合、お使いになれません。
通風孔
ワークステーション本体内部を冷却するために空気を取り込みます。
ワークステーションを設置する際は、通風孔をふさがないように注意してください。
