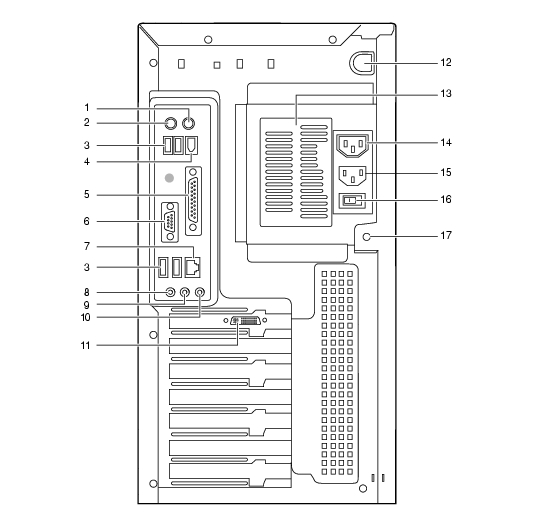

ワークステーション本体背面
マウスコネクタ(
)
マウスを接続します。
キーボードコネクタ(
)
キーボードを接続します。
USBコネクタ(
)
USB規格の周辺機器を接続します。USB2.0に準拠しています。
IEEE1394端子(
)
IEEE1394規格の周辺機器を接続します。
パラレルコネクタ(
)
プリンタやスキャナなどを接続します。
シリアルコネクタ(
)
RS-232C規格に対応した周辺機器を接続します。
LANコネクタ(
)
非シールド・ツイストペア(UTP)ケーブルを接続します。
1000Mbpsでお使いになる場合、エンハンスドカテゴリ5のケーブルが必要です。
100Mbpsでお使いになる場合、カテゴリ5のケーブルが必要です。
LEDの意味は、次のとおりです。
1000MbpsでLINKを確立 :下部LEDオレンジ点灯、上部LED緑色点灯
100MbpsでLINKを確立 :下部LED緑色点灯、上部LED緑色点灯
10MbpsでLINKを確立 :下部LED消灯、上部LED緑色点灯
データ転送中 :上部LED緑色点滅
上部と下部のLEDは、次の場合には点灯しません。
BIOSセットアップの「Power」−「Power On/Off」−「Power-on Source-LAN」が「Disabled」のとき
ワークステーション本体の電源が入っていないとき
マイク端子(
)
市販のコンデンサマイクを接続します。
ラインアウト端子(
)
サウンド出力用端子です。オーディオ機器の入力端子と接続します。
スピーカーを直接接続する場合は、アンプ機能内蔵のものをお使いください。
ワークステーション本体前面のヘッドホンアウト端子にオーディオ機器を接続した場合、お使いになれません。
ラインイン端子(
)
サウンド入力用端子です。オーディオ機器の出力端子と接続します。
DVI-Iコネクタ
ディスプレイを接続します。VGAアダプタまたはデジタルディスプレイのディスプレイケーブルが使用できます。
カスタムメイドの選択によっては、コネクタの種類が異なります。
サイドカバー用ボタン
サイドカバーを取り外すときに押します。
通風孔(冷却ファン)
ワークステーション本体内部の熱を外部に逃すための開孔部です。
ワークステーションを設置する際は、通風孔をふさがないように注意してください。
アウトレット
ディスプレイの電源ケーブルを接続します。
インレット
電源ケーブルを接続します。
メインスイッチ
ワークステーション本体の主電源を入れるときに「|」側に切り替えます。
一度電源を入れたら、本ワークステーションを起動するたびに切り替える必要はありません。通常は「|」側にしてください。
ただし、長期間お使いにならない場合は、「○」側にしてください。
盗難防止用ロック
市販の鍵を取り付けます(
