メモリを取り付ける

---

1. ワークステーション本体および接続されている機器の電源を切り、電源プラグをコンセントから抜きます。
2. フットを取り外し、ワークステーション本体を横置きにします。
3. 本体カバーを取り外します（Click）。

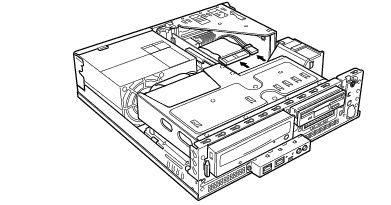

4. フロッピーディスクドライブのフラットケーブルと電源ケーブルを外します。

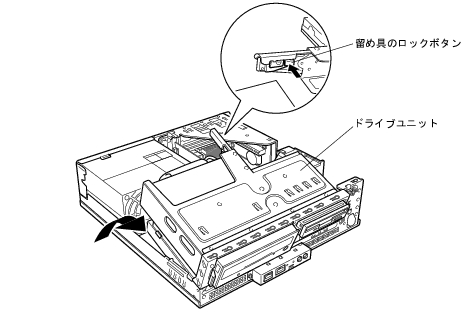

5. 留め具のロックボタンを押しながら、ドライブユニットを前に起こします。

   ドライブユニットが垂直になるまで引き起こしてください。

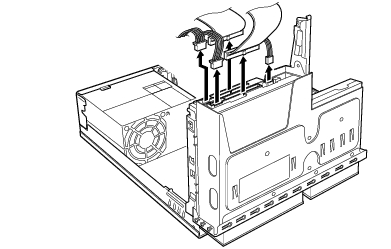

6. CD-ROMドライブとハードディスクドライブのフラットケーブルや電源ケーブル、およびAUDIOケーブルを外します。

7. スロットの両側のフックを外側に開き、メモリを取り外します。

• 取り外したメモリは、大切に保管してください。
• スロットの両側のフックを外側に開くときは、勢いよく開かないように注意してください。
  フックを勢いよく外側に開くと、メモリが飛び抜け、故障の原因となることがあります。

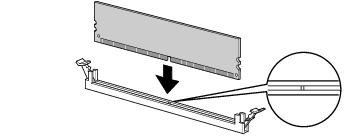

8. メモリスロットの両側のフックを開いて、メモリをスロットに差し込みます。

   メモリとスロットの切り欠け部分（1ヶ所）を合わせるようにして、スロットに垂直にメモリを差し込みます。

   正しく差し込まれると、スロットの両側のフックが起きます。このとき、フックがメモリをしっかり固定しているか確認してください。

• 逆向きに差し込んだ場合、故障の原因となりますので、ご注意ください。

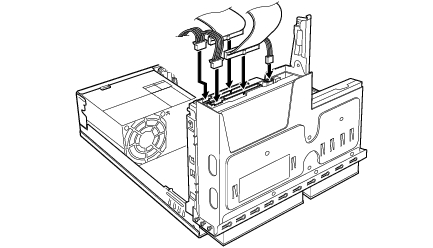

9. 手順6で取り外したCD-ROMドライブとハードディスクドライブのフラットケーブルや電源ケーブル、およびAUDIOケーブルを取り付けます。

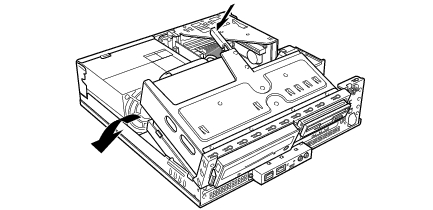

10. ドライブユニットを元の位置に戻し、留め具部分を押さえてロックします。

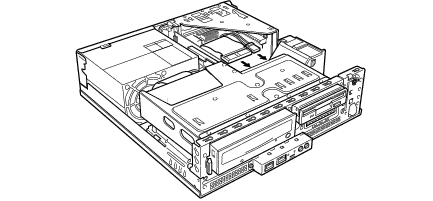

11. 手順4で取り外したフロッピーディスクドライブのフラットケーブルと電源ケーブルを取り付けます。

12. 本体カバーを取り付けます。
13. フットを取り付け、ワークステーション本体を縦置きにします。
14. 電源プラグをコンセントに差し込みます。
