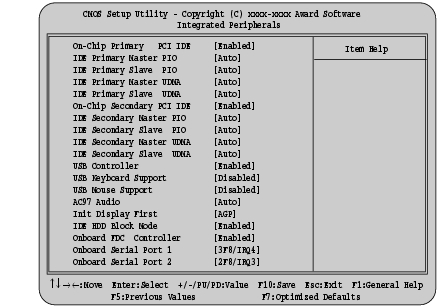

Integrated Peripheralsメニュー

メインボード上の入出力装置に関する設定を行います。

□ On-Chip Primary PCI IDE

プライマリIDEコントローラを有効にするかどうかを設定します。

Disabled：プライマリIDEコントローラを無効にします。
Enabled（初期値）：プライマリIDEコントローラを有効にします。

□ IDE Primary Master PIO

□ IDE Primary Slave PIO

デバイスホスト間のデータ転送モード（高速PIO）を設定します。

Disabled：データ転送モード（高速PIO）を無効にします。
AUTO（初期値）：データ転送モード（高速PIO）を自動的に最適なモードに設定します。
Mode 0／Mode 1／Mode 2／Mode 3／Mode 4：各データ転送モードに設定します。数値が大きくなるほどデータ転送速度が上がります。

□ IDE Primary Master UDMA

□ IDE Primary Slave UDMA

デバイスホスト間のデータ転送モード（Ultra DMA）を設定します。

Disabled：データ転送モード（Ultra DMA）を無効にします。
AUTO（初期値）：データ転送モード（Ultra DMA）を有効にします。

□ On-Chip Secondary PCI IDE

セカンダリIDEコントローラを有効にするかどうかを設定します。

Disabled：セカンダリIDEコントローラを無効にします。
Enabled（初期値）：セカンダリIDEコントローラを有効にします。

□ IDE Secondary Master PIO

□ IDE Secondary Slave PIO

デバイスホスト間のデータ転送モード（高速PIO）を設定します。

Disabled：データ転送モード（高速PIO）を無効にします。
AUTO（初期値）：データ転送モード（高速PIO）を自動的に最適なモードに設定します。
Mode 0／Mode 1／Mode 2／Mode 3／Mode 4：各データ転送モードに設定します。数値が大きくなるほどデータ転送速度が上がります。

□ IDE Secondary Master UDMA

□ IDE Secondary Slave UDMA

デバイスホスト間のデータ転送モード（Ultra DMA）を設定します。

Disabled：データ転送モード（Ultra DMA）を無効にします。
AUTO（初期値）：データ転送モード（Ultra DMA）を有効にします。

□ USB Controller

USBコントローラを有効にするかどうかを設定します。

Disabled：USBコントローラを無効にします。
Enabled（初期値）：USBコントローラを有効にします。

USB機器を接続する場合、Enabledに設定したままでお使いください。

□ USB Keyboard Support

USBをサポートしていないOSでUSBキーボードを使用できるようにするかどうかを設定します。

Disabled（初期値）：USBキーボードを使用できないようにします。
Enabled：USBキーボードを使用できるようにします。

□ USB Mouse Support

USBをサポートしていないOSでUSBマウスを使用できるようにするかどうかを設定します。

Disabled（初期値）：USBマウスを使用できないようにします。
Enabled：USBマウスを使用できるようにします。

□ AC97 Audio

メインボード上のオーディオコントローラを有効にするかどうかを設定します。

Auto（初期値）：オーディオコントローラを有効にします。
Disabled：オーディオコントローラを無効にします。

□ Init Display First

PCIのグラフィックスカードを増設した場合、PCIカードとAGPカードのどちらを使うかを設定します。

PCI Slot：PCIカードを使います。PCIのグラフィックスカードを増設していない場合はAGPカードを使います。
AGP（初期値）：AGPカードを使います。

マルチモニタ機能をお使いの場合は、AGPに設定してください。

□ IDE HDD Block Mode

IDEハードディスクでブロック転送（データを複数セクタ分まとめて転送すること）を行うかどうかを設定します。

Disabled：ブロック転送を行いません。
Enabled（初期値）：ブロック転送を行います。

□ Onboard FDC Controller

フロッピーディスクコントローラを有効にするかどうかを設定します。

Disabled：フロッピーディスクコントローラを無効にします。
Enabled（初期値）：フロッピーディスクコントローラを有効にします。

Disabledに設定する場合は、「Standard CMOS Features」－「Drive A」をNoneに設定してください。

□ Onboard Serial Port 1

シリアルポート1のI/Oアドレスと割り込み要求を設定します。

Disabled：シリアルポート1を無効にします。
3F8h/IRQ4（初期値）
2F8h/IRQ3
3E8/IRQ4
2E8/IRQ3
Auto：I/Oアドレスと割り込み要求を自動的に設定します。

Disabledに設定すると、デバイスマネージャから見えなくなります。

リソースを解放するには、デバイスマネージャで無効にしてください。

□ Onboard Serial Port 2

シリアルポート2のI/Oアドレスと割り込み要求を設定します。

Disabled：シリアルポート2を無効にします。
3F8h/IRQ4
2F8h/IRQ3（初期値）
3E8/IRQ4
2E8/IRQ3
Auto：I/Oアドレスと割り込み要求を自動的に設定します。

Disabledに設定すると、デバイスマネージャから見えなくなります。

リソースを解放するには、デバイスマネージャで無効にしてください。

□ Onboard Parallel Port

パラレルポートのI/Oアドレスと割り込み要求を設定します。

Disabled：パラレルポートを無効にします。
378/IRQ7 （初期値）
278/IRQ5
3BC/IRQ7

Disabledに設定すると、デバイスマネージャから見えなくなります。

リソースを解放するには、デバイスマネージャで無効にしてください。

□ Parallel Port Mode

パラレルポートのデータ転送モードを設定します。
この項目は、Onboard Parallel PortでDisabled以外が選択されているときに設定できます。

SPP／EPP1.9+SPP／ECP／EPP1.9+ECP／PRINTER（初期値）／EPP1.7+SPP／EPP1.7+ECP：接続する周辺機器に合わせて設定してください。

□ ECP Mode Use DMA

ECP規格の周辺機器にDMA転送を行う場合のDMAチャネルを設定します。
この項目は、Parallel Port ModeでECP、EPP1.9+ECPまたはEPP1.7+ECPが選択されているときに設定できます。

1
3（初期値）
